Série de tamanho grande

O Rolamento autocompensador de rolos axial de série de tamanho grande é um componente rotativo especializado para serviços pesados, projetado para gerenciar cargas axiais significativas e, ao mesmo tempo, acomodar forças radiais. Esta série de rolamentos apresenta uma geometria de pista onde os rolos são inclinados em um ângulo específico em relação ao eixo do rolamento, permitindo que a carga seja transmitida de uma pista para outra em um ângulo de contato definido. O contorno esférico dos rolos e a curvatura correspondente da arruela da caixa tornam esses rolamentos autocompensadores, o que significa que podem compensar a deflexão do eixo ou desalinhamentos de montagem sem aumentar o atrito interno. Fabricadas em aço para rolamentos de alta pureza e muitas vezes equipadas com gaiolas de latão ou aço usinadas, essas unidades de grande escala são essenciais para manter a integridade mecânica em ambientes industriais de alto torque e velocidade baixa a média.

Enviar Consulta

ROeuO ESFÉRICO DE IMPULSO · SERVIÇO PESUmDO · AUTO-ALINHANHO

Série de tamanho grande

Série de tamanho grande Thrust Spherical Roller Bearing

Diâmetro do furo de 200 mm a 1000 mm · suporte de carga combinado · extrema capacidade de empuxo

Capacidade de auto-alinhamento

O design interno permite o desalinhamento angular entre o eixo e o alojamento, evitando carga nas bordas dos rolos.

Alta densidade de carga axial

A grande área de contato entre os rolos e as pistas suporta capacidades de empuxo extremas em eixos verticais e horizontais para serviços pesados.

Suporte de carregamento combinado

Ao contrário dos rolamentos axiais padrão, a configuração autocompensadora de rolos pode sustentar cargas radiais de até 55% da carga axial simultânea.

Estabilidade Térmica

As folgas internas projetadas e os acabamentos superficiais especializados facilitam a formação de uma película de lubrificação consistente, reduzindo a geração de calor durante a operação contínua.

Características do produto

Composição de materiais Aço cromo com alto teor de carbono GCR15SiMn / GCr15

Faixa de diâmetro do furo 200 mm a 1000 mm (categoria de tamanho grande)

Tipo de gaiola Latão Usinado (M) / Tipo Aço (J)

Grau de precisão P6/P5/P4 (padrão ISO)

Temperatura operacional -30°C a 200°C (dependendo do lubrificante e do tratamento térmico)

Lubrificação Banho de Óleo / Óleo Circulante / Graxa de Alta Pressão

Cenários de aplicativos primários

Geração de Energia Hidrelétrica

Utilizado em geradores verticais e blocos de impulso de turbina para suportar o peso do conjunto rotativo.

Metalurgia Extrativa

Integrado em britadores, pulverizadores e fornos rotativos onde ocorrem fortes vibrações e choques axiais.

Engenharia Marinha

Apoio a blocos de impulso de hélice e máquinas de convés para serviço pesado em grandes embarcações marítimas.

Equipamento de levantamento pesado

Utilizado em pivôs de guindastes e giratórios de perfuração de petróleo que exigem alta rigidez estrutural sob cargas estáticas e dinâmicas.

◆

Armazenamento e Preservação

Os rolamentos devem ser armazenados em suas embalagens originais VCI (Vapor Corrosion Inhibitor) na posição horizontal para evitar deformações internas. A área de armazenamento deve manter temperatura constante e umidade relativa de 60% ou menos. Evite desembalar a unidade até o momento da instalação para evitar oxidação da superfície.

■

Requisitos de instalação e lubrificação

Força de montagem Use porcas hidráulicas ou aquecedores por indução para instalações de grande porte para garantir que o rolamento esteja assentado uniformemente contra o ressalto do eixo.

Verificação de alinhamento Embora o rolamento seja autocompensador, a inclinação excessiva que excede o limite de projeto (normalmente de 1° a 3°) deve ser corrigida para garantir a distribuição ideal da carga.

Seleção de Lubrificantes Use óleos ou graxas de alta viscosidade com aditivos de Extrema Pressão (EP) para manter uma camada de separação entre os rolos e as pistas sob forte impulso.

Inicialização inicial Execute um período de “amaciamento” de rotação lenta para permitir que o lubrificante circule por todo o conjunto de rolos grandes antes de aplicar carga operacional total.

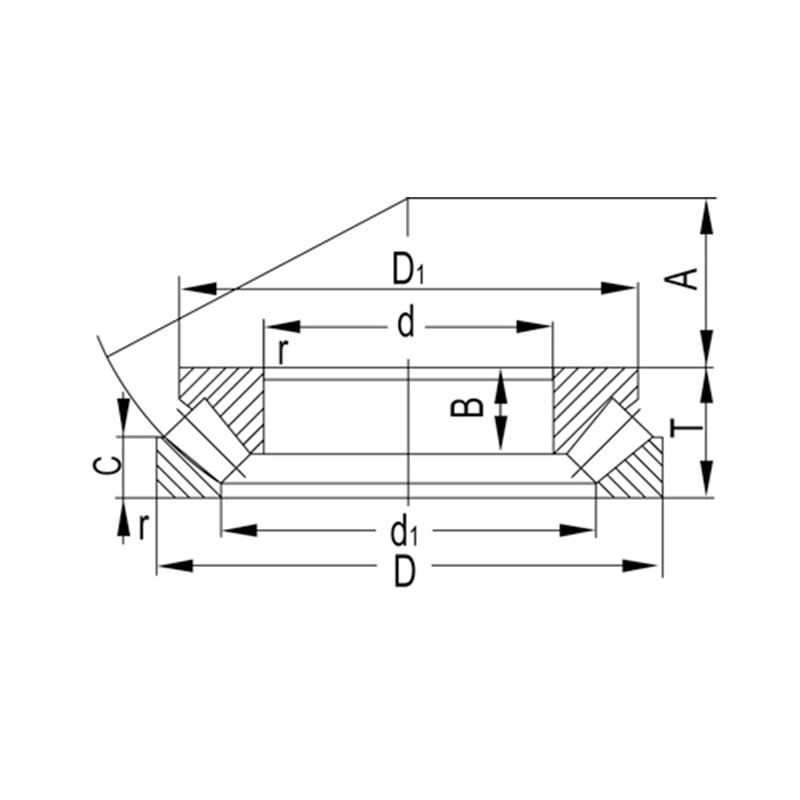

Designação	Dimensões principais (mm)									Classificações de carga básica (KN)		Velocidade limitada (rpm)		Peso
Designação	d	D	T	d1	D1	B	C	Um	r(min)	Dinâmico (Cr)	Estático (Cor)	Graxa	Petróleo	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73°C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340

Série de tamanho grande

Série de tamanho grande Thrust Spherical Roller Bearing
