Série 23200

Os rolamentos autocompensadores de rolos da série 23200 são um tipo de rolamento adequado para condições de carga pesada e carga de choque, com excelente desempenho de autocompensação, que pode ajustar automaticamente o erro angular gerado pelo rolamento devido ao desalinhamento do eixo ou do alojamento. Os rolos desses rolamentos têm formato esférico e as pistas dos anéis interno e externo também são esféricas, o que lhes permite distribuir cargas com eficácia, reduzir o atrito e o desgaste e prolongar a vida útil. A série 23200 é comumente usada em campos industriais, como máquinas de mineração, equipamentos metalúrgicos, transportadores e máquinas pesadas, que podem manter uma operação estável em ambientes agressivos e se adaptar a altas velocidades e requisitos de trabalho em temperaturas extremas.

Enviar Consulta

Rolamento autocompensador de rolos série 23200

O rolamento autocompensador de rolos da série 23200 acomoda cargas radiais e cargas axiais bidirecionais por meio de sua configuração de rolos simétricos de carreira dupla. O anel externo incorpora uma pista esférica que permite o autoalinhamento, compensando o desalinhamento angular entre o eixo e o alojamento. Esta série apresenta uma geometria otimizada de rolos com uma gaiola usinada de latão ou aço que mantém o espaçamento dos rolos sob condições de carga variadas. O rolamento opera em uma faixa de temperatura de -30°C a 150°C para retentores de aço padrão. Cada unidade inclui um perfil logarítmico em rolos e pistas para reduzir tensões nas bordas. O grupo de folga interna CN é padrão, com C3 e C4 disponíveis mediante especificação. As classificações de carga seguem os métodos de cálculo ISO 281.

Principais vantagens

Compensação de desalinhamento de até 2 graus em condições estáticas ou 1,5 graus em operação dinâmica
O arranjo de rolos de duas carreiras distribui cargas radiais através de duas linhas de contato
Parâmetros dimensionais intercambiáveis de acordo com a norma ISO 15:2017
Aço para rolamento totalmente endurecido com dureza superficial de 58-62 HRC
Anel interno removível para montagem em buchas adaptadoras cilíndricas ou cônicas

Características do produto

Faixa de diâmetro do furo	40 mm a 200 mm
Faixa de diâmetro externo	80 mm a 420 mm
Faixa de largura	23 mm a 138 mm
Classificação de carga dinâmica (C)	98kN a 1680kN
Classificação de carga estática (C0)	127kN a 2360kN
Limitação de velocidade (graxa)	2.000 rpm a 5.000 rpm
Limite de velocidade (óleo)	2600rpm a 6700rpm
Opções de materiais de gaiola	Latão, aço, poliamida
Classes de liberação interna	CN, C3, C4

Cenários de aplicação

Peneiras vibratórias e acionamentos excêntricos no processamento agregado
Redutores industriais com requisitos de deflexão do eixo
Eixos principais de turbinas eólicas e mecanismos de guinada/inclinação
Rolos de fabricação de papel e cilindros de secagem
Transportadores de mineração com eixos longos
Equipamento de fundição contínua para siderurgia

Perguntas frequentes

Qual método de lubrificação se aplica à série 23200?

A lubrificação com graxa com sabão complexo de lítio NLGI grau 2 ou 3 é padrão para velocidades abaixo de 70% da velocidade limite. A circulação de óleo ou a lubrificação por banho de óleo aplicam-se quando as temperaturas de funcionamento excedem os 100°C ou as velocidades se aproximam do valor limite.

Como selecionar a folga interna correta?

A folga CN é adequada para temperaturas normais de operação entre 20°C e 80°C com eixos de aço. A folga C3 aplica-se quando o diferencial de temperatura entre o anel interno e o alojamento excede 15°C ou quando o ajuste interferente excede 0,05% do diâmetro do eixo.

O que indica a necessidade de substituição do rolamento?

Aumento na amplitude de vibração operacional excedendo os limites da ISO 10816-3, aumento na temperatura da carcaça do rolamento acima de 95°C sob carga consistente ou trituração metálica audível durante a rotação.

Precauções de instalação

Método de montagem

Use aquecedor por indução para expandir o anel interno uniformemente. Temperatura máxima de aquecimento limitada a 110°C para aço de rolamento padrão. Não exceda 120°C para evitar efeitos de revenimento na dureza.

Recomendação de ajuste do eixo

Para aplicações de eixo rotativo, use ajuste interferente com tolerância f6 ou m6. Para aplicações de eixo estacionário, use o ajuste de transição h6 ou h7. Tolerância do furo da caixa recomendada como H7 para caixas bipartidas ou P6 para caixas sólidas.

Intervalo de lubrificação

Lubrifique novamente a cada 1.000 horas de operação ou período de três meses em condições normais. Para temperaturas ambientes acima de 70°C, reduza o intervalo de relubrificação para 500 horas.

Condições de armazenamento

Armazenar na embalagem original com o inibidor de corrosão intacto. Umidade ambiente abaixo de 65% UR, faixa de temperatura de 0°C a 40°C. Evite empilhar mais de três paletes.

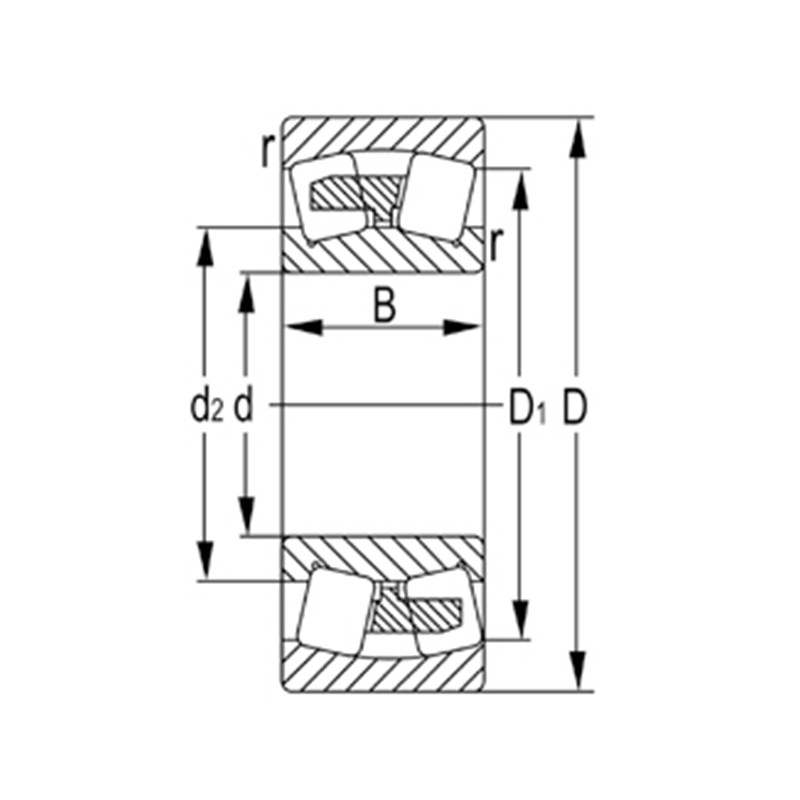

Designação	Dimensões principais (mm)				Classificações de carga básica (KN)		Velocidade limitada (rpm)		Peso
Designação	d	D	B	RS min	Dinâmico (Cr)	Estático (Cor)	Graxa	Petróleo	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
