Série 22300

O Rolamento autocompensador de rolos série 22300 é um rolamento radial para serviço pesado projetado para acomodar altas capacidades de carga e desalinhamento significativo do eixo. Esta série apresenta duas fileiras de rolos simétricos em formato de barril que giram dentro de uma pista esférica comum do anel externo, permitindo que o anel interno, os rolos e a gaiola se inclinem em torno do centro do rolamento. Construída em aço cromo com alto teor de carbono (GCr15), a série 22300 foi projetada para durabilidade em ambientes caracterizados por vibração, cargas de impacto e deflexões estruturais. A geometria interna é otimizada para reduzir o atrito e a geração de calor, suportando intervalos de manutenção estendidos em sistemas mecânicos exigentes. Disponíveis em configurações de furo cilíndrico e cônico (K), esses rolamentos facilitam opções versáteis de montagem para transmissão de energia industrial.

Enviar Consulta

Rolamento autocompensador de rolos série 22300

Principais vantagens técnicas

Capacidade de auto-alinhamento: Compensa por desalinhamento angular entre o eixo e a carcaça sem aumentar o atrito interno ou reduzir a vida útil do rolamento.
Gerenciamento de carga radial e axial: Projetado especificamente para lidar com cargas radiais pesadas e, ao mesmo tempo, gerenciar cargas de impulso em ambas as direções.
Estabilidade Térmica: Os processos de tratamento térmico garantem que o rolamento mantenha estabilidade dimensional durante operação contínua em temperaturas elevadas.
Resistência ao impacto: A robusta área de contato entre o rolo e a pista distribui efetivamente cargas de choque , evitando fadiga prematura e lascamento da superfície.

Características do produto

Parâmetro Técnico	Detalhe da especificação
Materiais	Aço Cromado GCr15 / SAE 52100
Gama de séries	22308 a 22380
Dimensões limite	Padrões Métricos ISO 15
Tipo de gaiola	Aço Prensado (CC) / Latão Usinado (CA) / Nylon Reforçado
Recurso de lubrificação	W33 (Anel externo com ranhura para lubrificação e três furos)
Classe de tolerância	P0 (Normal), P6, P5

Cenários de aplicativos primários

Mineração e extração: Serviço Pesado telas vibratórias , britadores de mandíbula e sistemas de polias transportadoras.
Máquinas de construção: Integrado em rolos compactadores , guindastes e equipamentos de mistura de concreto.
Indústria de Celulose e Papel: Suporte para cilindros de secagem e rolos de sucção que necessitam rotação de alta precisão sob calor.
Marítimo e Offshore: Eixos de propulsão, guinchos e lemes expostos a flexão estrutural dinâmica .

Diretrizes Operacionais e Manutenção

Armazenamento e Manuseio

O Rolamentos da série 22300 devem ser mantidos em seus originais VCI (inibidor de corrosão por vapor) embalagem até a instalação. Armazene na posição horizontal em um ambiente limpo e seco, onde as flutuações de temperatura sejam mínimas. Evite armazenamento vertical para rolamentos de grande diâmetro para evitar deformação elíptica dos anéis.

Notas de instalação e lubrificação

Força de montagem: Nunca aplique força de montagem através do elementos rolantes ; use aquecedores por indução ou porcas hidráulicas adequadas para instalações com furo cônico.
Seleção de lubrificante: Utilize lubrificantes com Aditivos EP (Extrema Pressão) para aplicações de carga pesada. Certifique-se de que a graxa ou óleo seja compatível com a temperatura operacional e o fator de velocidade dN.
Verificação de liberação: Para rolamentos com furo cônico, meça folga interna radial (RIC) redução usando um calibrador de folga para garantir o ajuste de interferência correto.
Controle de Contaminação: Certifique-se de que todas as vedações e tampas do alojamento estejam intactas para evitar a entrada de partículas abrasivas , que são a principal causa do desgaste abrasivo.

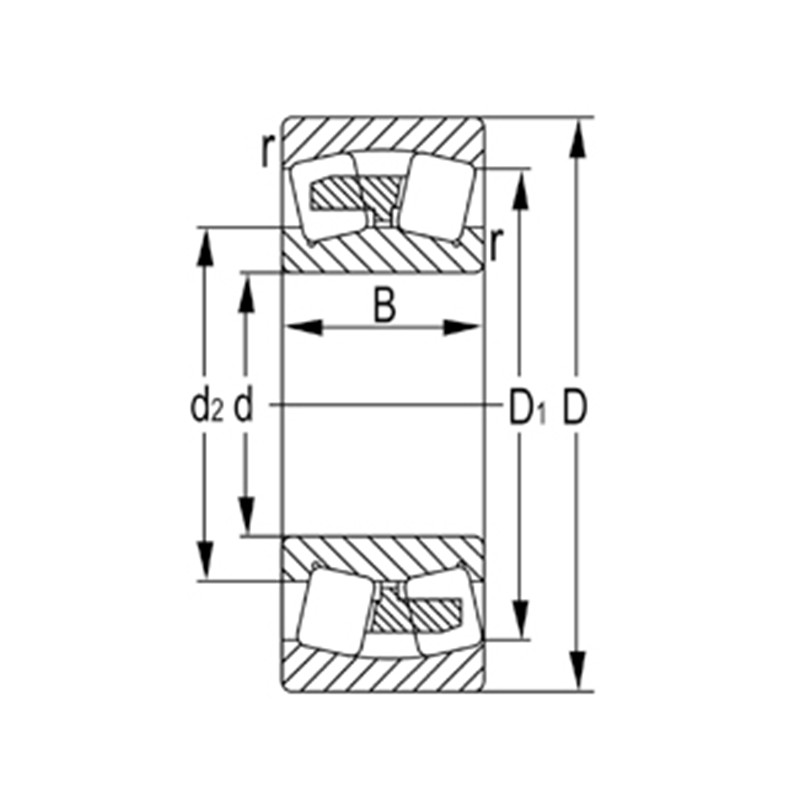

Designação	Dimensões principais (mm)				Classificações de carga básica (KN)		Velocidade limitada (rpm)		Peso
Designação	d	D	B	RS min	Dinâmico (Cr)	Estático (Cor)	Graxa	Petróleo	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
