As rótulas esféricas GE...LO são rolamentos de alto desempenho amplamente utilizados em engenharia mecânica e campos de automação. Seu design permite que os rolamentos suportem cargas em múltiplas dimensões e se adaptem a ambientes de trabalho complexos. Esta série de rolamentos é feita de materiais de alta qualidade e possui excelente resistência ao desgaste e à corrosão, o que pode efetivamente prolongar sua vida útil. Além disso, os rolamentos GE...LO possuem propriedades autolubrificantes, reduzindo custos de manutenção e tempo de inatividade, além de melhorar a eficiência operacional do equipamento. Seu design exclusivo de contato esférico pode suportar grandes cargas radiais e axiais e é adequado para operação sob condições de vibração e choque. É amplamente utilizado na indústria aeroespacial, fabricação de automóveis, equipamentos metalúrgicos e outros equipamentos industriais para fornecer suporte estável e confiável para diversas máquinas.
As rótulas esféricas da série GE...LO são projetadas especificamente para aplicações de transmissão automática onde movimento oscilante, cargas elevadas e acesso limitado para manutenção são fatores críticos. Apresentando uma superfície deslizante composta de aço sobre PTFE, o rolamento proporciona uma operação livre de manutenção com excelente resistência ao desgaste e baixos coeficientes de atrito. O projeto do anel interno esférico compensa o desalinhamento angular entre o eixo e a carcaça, reduzindo a tensão nos componentes de transmissão adjacentes. O rolamento é pré-lubrificado com uma graxa especial que permanece eficaz em uma ampla faixa de temperatura de -40°C a 150°C. A designação LO indica que o rolamento está equipado com uma ranhura para lubrificação e furos no anel externo, permitindo relubrificação, se necessário. As aplicações comuns incluem pivôs seletores de mudança, juntas de ligação e pontos de montagem de atuadores em transmissões automáticas modernas.
LO indica que o rolamento está equipado com uma ranhura para lubrificação e furos para lubrificação no anel externo. Isto permite a relubrificação durante os intervalos de serviço se a aplicação exigir ciclos de manutenção prolongados ou se o rolamento estiver exposto a altos níveis de contaminação.
Sob condições normais de operação com alinhamento e carga adequados, os rolamentos GE...LO proporcionam vida útil superior a 500.000 ciclos de oscilação. A superfície deslizante composta de PTFE oferece excelente resistência ao desgaste e mantém baixo atrito durante a vida operacional do rolamento.
Sim, a superfície deslizante composta de PTFE fornece lubrificação inerente, tornando o rolamento livre de manutenção para a maioria das aplicações. O recurso LO é um recurso opcional para condições operacionais severas e não um requisito para serviço normal.
Os rolamentos GE...LO podem acomodar desalinhamentos angulares de até 6 graus entre o eixo e o alojamento. Exceder esse limite pode causar carregamento nas bordas e reduzir o desempenho e a vida útil do rolamento.

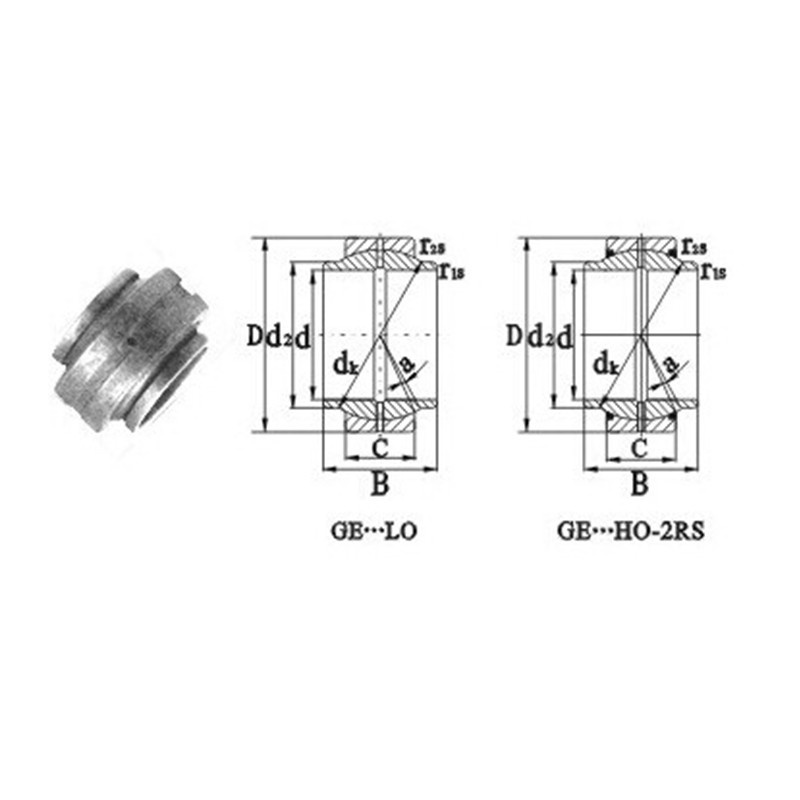

Parâmetros do Produto
| Designação | Dimensões (mm) | α· ≈ | Classificações de carga (KN) | Peso (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2 minutos | D | B | C | não sei | r1s min | r2s min | C | CO | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
