Série UCT

O Rolamentos de esferas de mancal série UCT , muitas vezes chamados de rolamentos de unidade compensadora, consistem em um rolamento usinado com precisão Tipo UCT carcaça de ferro fundido e um rolamento inserto de aço cromado GCR15 com diâmetro externo esférico. Esta configuração específica foi projetada para facilitar o ajuste de tensão e o alinhamento do eixo em sistemas mecânicos. A caixa possui uma ranhura deslizante nas laterais, permitindo que toda a unidade se mova ao longo de uma estrutura ou trilho. Este projeto é fundamentalmente utilizado para manter a tensão da correia ou ajustar a distância central dos eixos rotativos em sistemas transportadores e conjuntos de transmissão de energia.

Enviar Consulta

SÉReuE UCT · TENSIONAMENTO · AUTO-ALINHAMENTO · PROJETO DE SLIDE

Série UCT Estrutura da unidade tensora com inserto de rolamento

ajuste de deslizamento do quadro anel externo esférico niple de lubrificação equipado

Capacidade de Tensionamento Estrutural

O design integrado da estrutura deslizante permite o ajuste linear, garantindo uma tensão consistente da correia ou da corrente sem exigir a desmontagem completa do sistema.

Geometria com autoalinhamento

O rolamento interno da série UC apresenta um anel externo esférico que corresponde ao furo côncavo da caixa, compensando pequenos desalinhamentos do eixo ou imprecisões de montagem.

Gerenciamento de carga dinâmica

Fabricadas com aço para rolamentos com alto teor de carbono e cromo, as pistas e esferas internas fornecem distribuição de carga consistente sob diferentes velocidades de rotação.

Eficiência de vedação e lubrificação

Equipada com um bico de lubrificação padrão e um sistema de vedação multi-lábios, a unidade evita a entrada de poeira e umidade, ao mesmo tempo que retém o lubrificante para intervalos de manutenção prolongados.

Características técnicas

Material de habitação Ferro fundido / aço estampado

Tipo de inserto de rolamento Série UC (travamento por parafuso de fixação)

Faixa de diâmetro do eixo 12mm a 50mm

Curso de ajuste 25mm a 60mm

Sistema de vedação Vedação de feltro multi-lábio

Encaixe de lubrificação Graxeira padrão M6 / M8

Cenários comuns de aplicação industrial

Sistemas de tensionamento de transportadores

Usado na extremidade traseira dos transportadores de correia para ajustar o estiramento da correia e evitar deslizamento durante o transporte de material.

Máquinas Agrícolas

Empregado em colheitadeiras e elevadores de grãos onde o posicionamento do eixo deve ser calibrado para diferentes tipos de cultura.

Linhas Têxteis e de Embalagem

Integrado em máquinas que exigem rastreamento preciso de correias e correntes em ambientes de produção de alta velocidade.

Ventiladores e sopradores industriais

Facilita o alinhamento de conjuntos de motores acionados por correia para minimizar a vibração e a perda de potência.

Protocolo de Instalação e Manutenção

Verificação de alinhamento Certifique-se de que os trilhos deslizantes estejam paralelos e livres de detritos antes de montar o alojamento do UCT para evitar emperramento durante o ajuste.

Calibração de Torque Os parafusos de fixação devem ser apertados com os valores de torque especificados para evitar o deslizamento do eixo sem causar deformação do anel interno.

Frequência de Lubrificação Sob temperaturas operacionais padrão (-20°C a 100°C), a graxa deve ser reabastecida com base nas horas de operação e nos níveis de poeira ambiental.

Condições de armazenamento As unidades devem ser armazenadas em um ambiente seco e com temperatura controlada, dentro de sua embalagem original antiferrugem, para evitar a corrosão atmosférica das superfícies dos rolamentos.

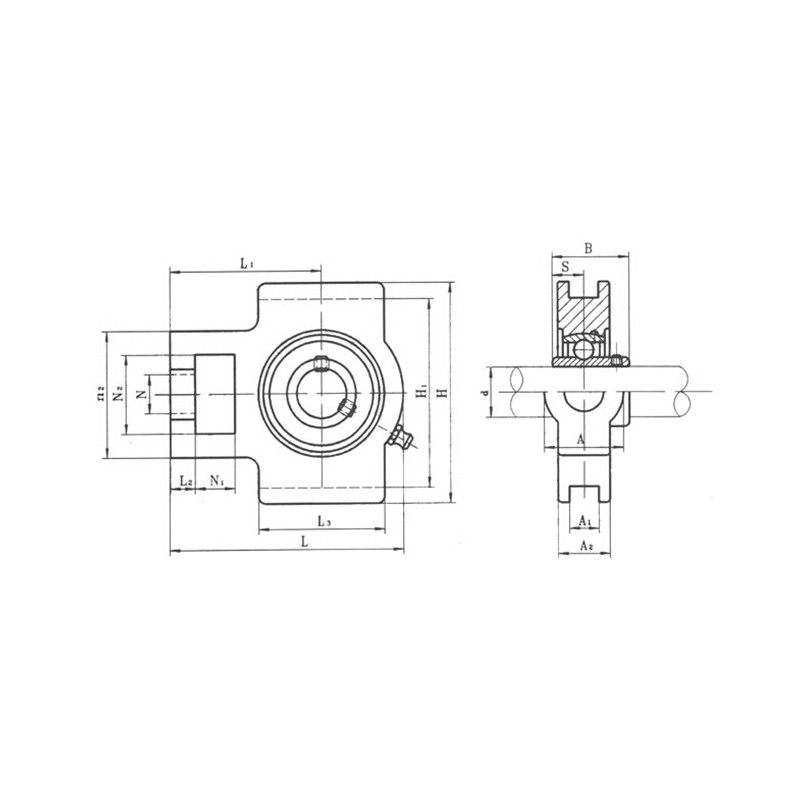

Modelo	Tamanho (mm)																Tipo de rolamento	Tipo de casa	Peso (com assento)
Modelo	d	N1	eu2	H2	N2	N	L3	Um1	H1	H	L	A2	A	L1	B	S	Tipo de rolamento	Tipo de casa	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
