Série UCFL

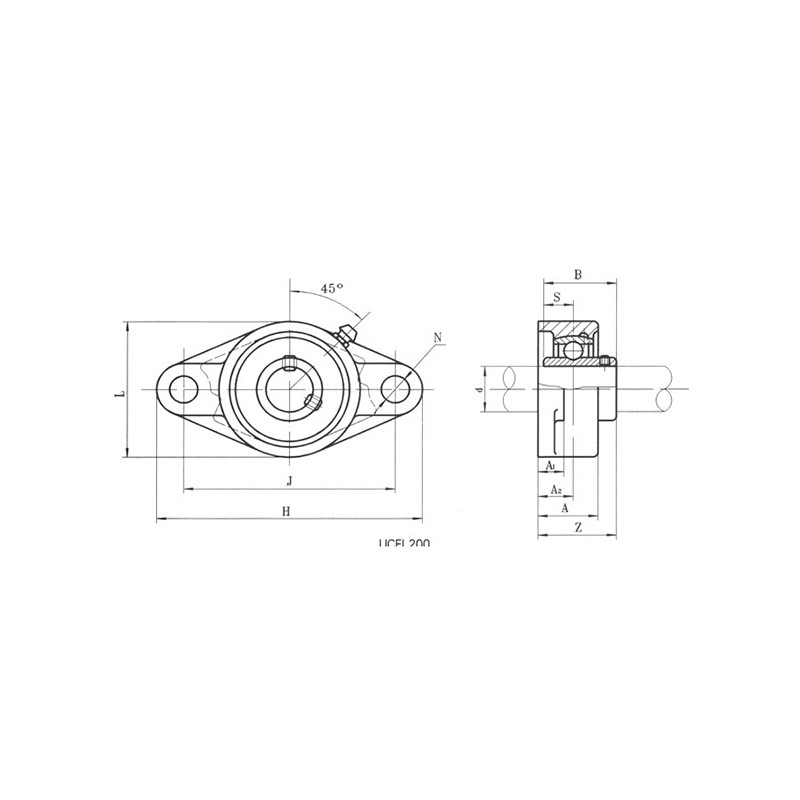

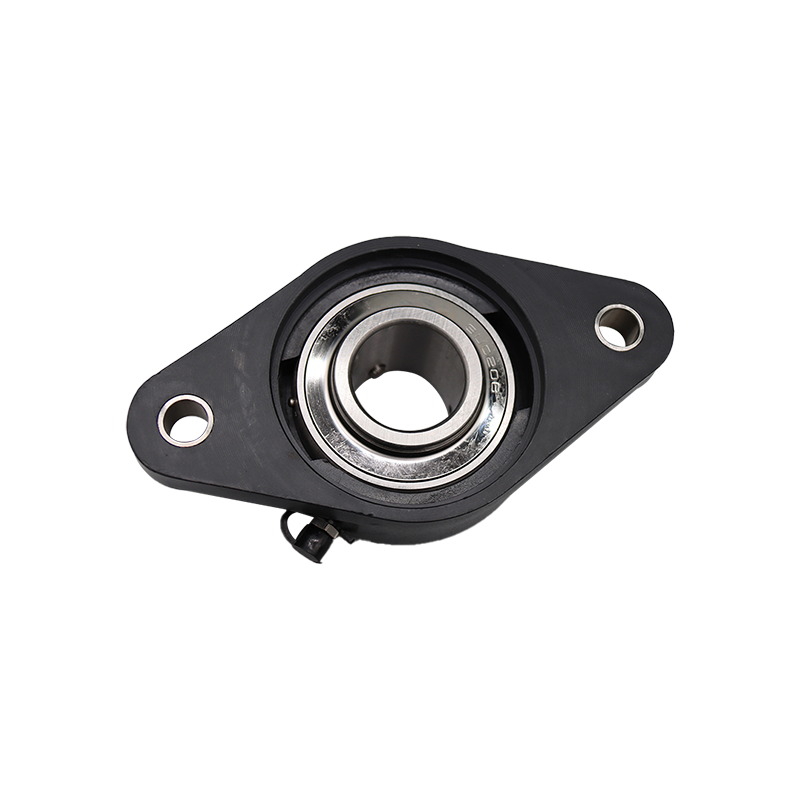

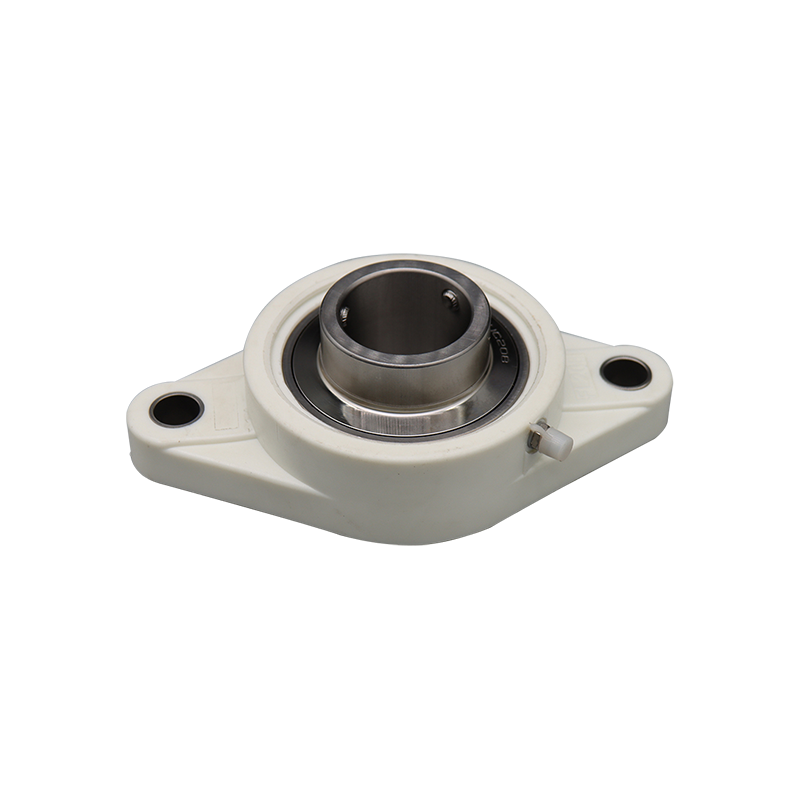

Rolamentos de Bloco de Travesseiro da Série UCFL - Configuração de Flange Dual-Bolt

A série UCFL de rolamentos de blocos de travesseiros possui uma carcaça de ferro fundido e um anel externo esférico na inserção do rolamento, projetado para aplicações que exigem acomodação de alinhamento e montagem robusta. A série UCFL incorpora uma configuração de flange de parafuso duplo, proporcionando estabilidade e distribuição de carga em um formato compacto. A inserção do rolamento é fixada dentro do mancal com uma trava do setscrew. Este produto é projetado para atender aos padrões industriais, oferecendo uma solução confiável para sistemas de transmissão de energia.

Características do produto

• Caixa Flange Dual-Bolt: A carcaça UCFL é fundida a partir de ferro de alta qualidade, proporcionando integridade estrutural e resistência à deformação sob carga. O padrão de montagem de dois parafusos facilita a instalação segura e direta nos quadros do equipamento.
• Anel Externo Esférico: A inserção do rolamento tem um diâmetro externo esférico, o que permite o desalinhamento inicial do eixo durante a montagem. Esse recurso acomoda desalinhamento angular estático de até 2° sem comprometer o desempenho.

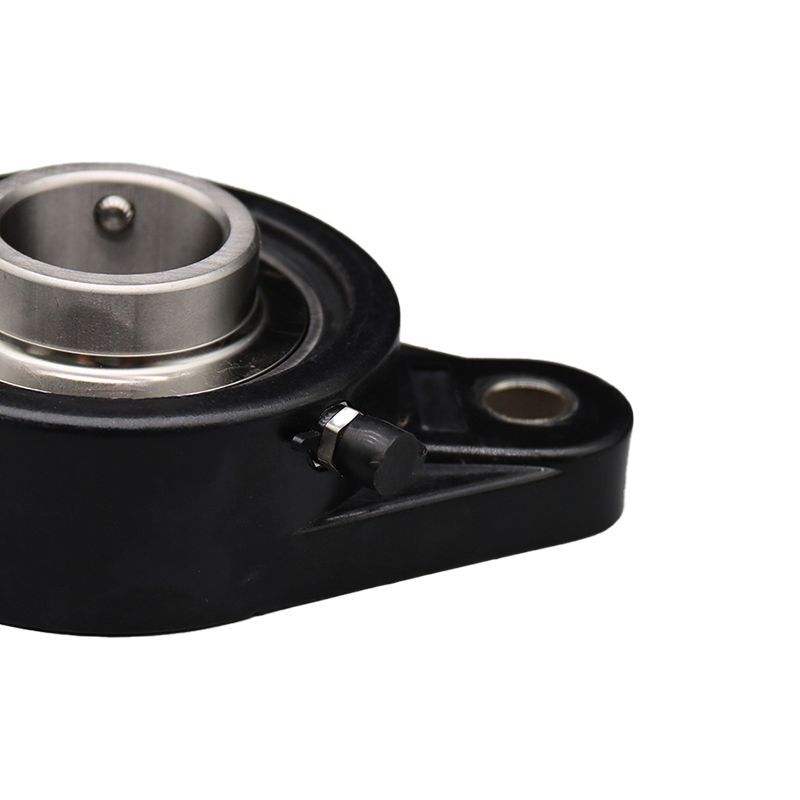

• Mecanismo de bloqueio do Setscrew: O anel interno do rolamento é preso ao eixo usando dois parafusos posicionados em um ângulo de 120°. Este método de travamento garante uma aderência firme no eixo, evitando deslizamentos e mantendo a concentricidade sob cargas operacionais.
• Pré-Lubrificada e Selada: Cada rolamento é pré-lubrificado com uma graxa padrão para uso imediato e é equipado com selos de contato para evitar a entrada de contaminação e reter lubrificante, prolongando a vida útil em vários ambientes operacionais.

Áreas Aplicativas

Este produto é um componente técnico para uso nos seguintes sistemas mecânicos e equipamentos:

• Sistemas transportadores e equipamentos de manuseio de materiais.
• Máquinas agrícolas, incluindo preparo do solo e implementos de colheita.
• Linhas de embalagem e engarrafamento.
• Máquinas de fabricação têxtil.
• ventiladores HVAC e sopradores industriais.

Inquéritos Comuns Contratações

1. Qual é a diferença entre os rolamentos de bloco de travesseiro UCFL e UCF e quando devo selecionar um sobre o outro?

A principal diferença é a configuração de montagem. O The Série UCFL possui uma caixa de flange elíptica de dois parafusos, enquanto a série UCF usa uma caixa de flange quadrada de quatro parafusos. O UCFL é normalmente usado em aplicações onde o espaço de montagem é restrito ou onde um padrão de dois parafusos é suficiente para os requisitos de carga, como em superfícies verticais ou quadros de máquinas. Por outro lado, a série UCF fornece uma montagem mais estável e de maior capacidade de carga devido ao seu padrão de quatro parafusos. A seleção deve ser baseada nos requisitos de carga específicos e no espaço de montagem disponível do seu projeto. Para uma análise detalhada da carga, nossa equipe de suporte técnico pode ajudar na seleção da série e do tamanho de rolamento apropriados.

2 . Como é que eu determino o tamanho correto do rolamento para o meu eixo e evito falhas prematuras devido a desalinhamento ou vibração?

Selecionar o tamanho correto do rolamento, especificamente o diâmetro do furo (ID), é fundamental para garantir o ajuste adequado no eixo. Isso evita problemas comuns, como fluência do rolamento ou danos no eixo. A falha prematura devido ao desalinhamento é mitigada pelo anel externo esférico do rolamento UCFL, que acomoda um menor desalinhamento estático inicial. No entanto, o desalinhamento dinâmico excessivo ou a vibração além da capacidade de projeto do rolamento podem levar a uma vida útil reduzida. Para evitar isso, calcule a carga real, a velocidade de operação e a temperatura da aplicação. Você também deve verificar se a tolerância do eixo e o furo do mancal estão dentro dos limites especificados. Para aplicações complexas ou para validar seus cálculos, consulte as tabelas de classificação de carga do rolamento ou solicite uma consulta com um de nossos engenheiros de aplicação.$ $
