Série BK

Os rolamentos de roda de agulhas da série BK são rolamentos de alta precisão e alta carga, amplamente utilizados em equipamentos mecânicos e equipamentos de automação. Esta série de rolamentos é composta principalmente de anel interno, anel externo, rolo de agulhas e gaiola. Possui as vantagens de estrutura compacta, baixo atrito e operação suave. A série BK é particularmente adequada para aplicações com espaço limitado. Pode suportar cargas radiais e determinadas cargas axiais, melhorando a eficiência e a vida útil do equipamento. Seu excelente design permite um bom desempenho sob condições de alta velocidade e alta carga, e é amplamente utilizado em automóveis, máquinas-ferramentas, têxteis, impressão e outras indústrias. Além disso, os rolamentos da série BK utilizam materiais de alta qualidade e tecnologia de processamento avançada durante o processo de fabricação para garantir a confiabilidade e durabilidade do produto, e são componentes indispensáveis e importantes na indústria moderna.

Enviar Consulta

ROLO DE AGULHA · COPO DESENHADO · COMPACTO

Série BK Rolamento de rolo de agulha

pontas abertas alta carga radial design compacto

Os rolamentos de rolos de agulhas da série BK são rolamentos do tipo copo trefilado com extremidades abertas, projetados para aplicações que exigem alta capacidade de carga radial dentro de um envelope de espaço radial mínimo. O anel externo trefilado de peça única serve tanto como pista quanto como mancal, eliminando a necessidade de um furo de mancal separado. Rolos de agulhas retificados com precisão e perfis logarítmicos garantem uma distribuição ideal da carga e tensões reduzidas nas bordas. O rolamento é fornecido com uma mola de retenção que mantém o conjunto de agulhas no lugar durante o manuseio e montagem. A temperatura operacional varia de -30°C a 120°C, compatível com graxas e óleos padrão. A série BK oferece intercambialidade direta com projetos existentes e está disponível em uma ampla variedade de tamanhos métricos para uso em transmissões automotivas, caixas de engrenagens industriais e máquinas compactas.

Design que economiza espaço

A construção do copo estirado elimina a necessidade de um furo de alojamento separado, reduzindo o tamanho e o peso geral do conjunto.

Alta carga radial

O contato linear entre as agulhas e as pistas proporciona uma capacidade de carga radial superior em comparação com rolamentos de esferas de dimensões semelhantes.

Mola de retenção

A mola de retenção integrada mantém o conjunto de agulhas firmemente durante o manuseio, simplificando a instalação e evitando a perda do rolo.

Perfil logarítmico

O perfil otimizado do rolo de agulhas reduz as tensões nas bordas e melhora a distribuição da carga, prolongando a vida útil sob cargas pesadas.

Especificações técnicas

Diâmetro do furo 5mm - 50mm

Diâmetro externo 9mm - 62mm

Faixa de largura 8mm - 35mm

Classificação de carga dinâmica 3,2kN - 28,5kN

Classificação de carga estática 4,8kN - 42,0kN

Limitação de velocidade (graxa) 6.000 - 18.000 rpm

Limite de velocidade (óleo) 8.000 - 24.000 rpm

Tipo de gaiola Mola de retenção

Materiais GCr15/SAE 52100

Faixa de temperatura -30°C a 120°C

Cenários de aplicação

Transmissões automotivas

Eixos de caixas de engrenagens, conjuntos sincronizadores e conjuntos de engrenagens planetárias que exigem suporte radial compacto.

Caixas de engrenagens industriais

Unidades de redução de alta velocidade e alto torque onde o espaço é limitado.

Ferramentas elétricas

Brocas, esmerilhadeiras e rebarbadoras que exigem rolamentos compactos de alta densidade.

Máquinas agrícolas

Componentes de colheitadeiras, acionamentos de tomada de força e sistemas de transporte.

Consultas técnicas

Qual é a diferença entre os rolamentos de agulha das séries BK e HK?

Os rolamentos da série BK possuem extremidades abertas, permitindo lubrificação através do eixo e facilidade de montagem. Os rolamentos da série HK são rolamentos de extremidade fechada com tampa inferior vedada, que fornece proteção adicional contra contaminação e retém lubrificante.

Qual dureza de eixo é recomendada para rolamentos da série BK?

A dureza recomendada do eixo é 58-62 HRC com rugosidade superficial Ra ≤ 0,2 µm. O eixo funciona como a pista interna, portanto, a dureza e o acabamento adequados são essenciais para o desempenho e a vida útil ideais do rolamento.

Como os rolamentos BK devem ser montados?

Pressione o rolamento na caixa usando uma ferramenta de montagem que entre em contato com o anel externo. Certifique-se de que o diâmetro interno da caixa esteja dentro da tolerância e livre de rebarbas. Nunca aplique força através das agulhas ou da mola de retenção.

Qual lubrificação é recomendada para rolamentos BK?

Use graxa de lítio NLGI grau 2 com aditivos EP para a maioria das aplicações. Para operações de alta velocidade, a lubrificação com óleo é preferida. Certifique-se de que o lubrificante alcance as superfícies de contato da agulha com a pista antes da partida.

Tolerância do furo da carcaça

A tolerância recomendada do alojamento é H7 para aplicações padrão. Para ambientes de alta vibração, use encaixe de carcaça P6.

Preparação do eixo

Certifique-se de que o eixo esteja retificado e endurecido a 58-62 HRC com acabamento superficial Ra ≤ 0,2 µm. Remova arestas vivas e rebarbas.

Armazenamento

Armazenar na embalagem original em ambiente seco e com temperatura estável. Evite a exposição à umidade e produtos químicos corrosivos.

Lubrificação

Aplique lubrificante no conjunto de eixo e agulha antes da montagem. Para aplicações seladas, garanta o volume adequado de preenchimento de graxa.

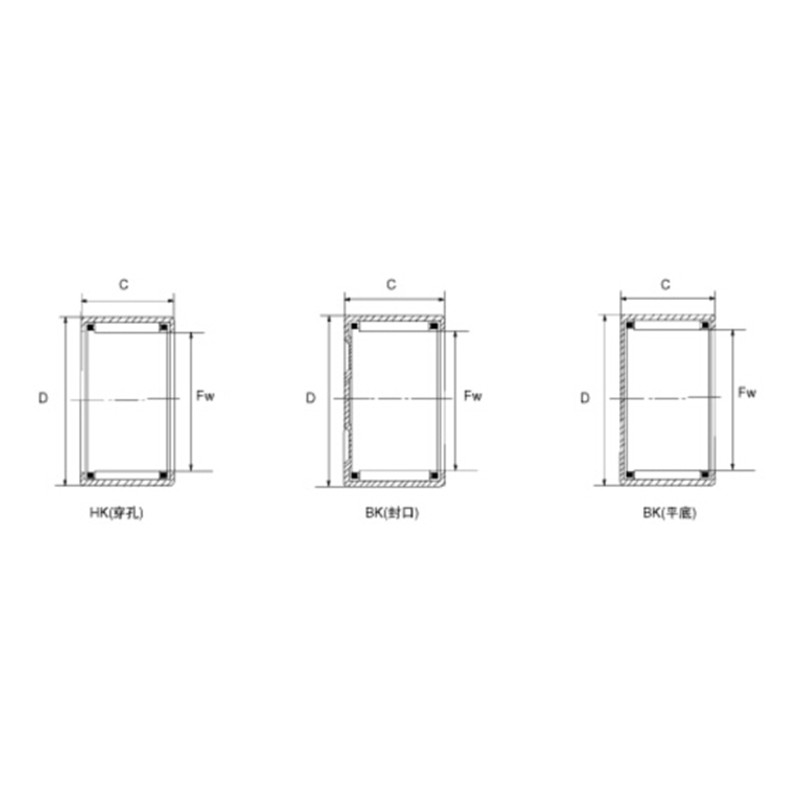

Designação do rolamento		Diâmetro do eixo (mm)	Peso (Kg)	Dimensões limite (mm)			Classificação de carga básica (N)		Limitação de velocidade (rpm)
Código Atual	Código original	Diâmetro do eixo (mm)	Peso (Kg)	Fw	D	C	Dinâmico	Estático	Petróleo
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Abril de 1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
