Série N1000

Os rolamentos de rolos cilíndricos da série N1000 são componentes projetados com precisão, projetados para suportar cargas radiais significativas em máquinas rotativas de alta velocidade. Esta série apresenta uma única fileira de rolos guiados pelas nervuras do anel interno, enquanto o anel externo não possui nervuras, permitindo o deslocamento axial entre o eixo e o alojamento em ambas as direções. A geometria interna é otimizada para reduzir o atrito e a geração de calor, facilitando a operação estável em altas frequências rotacionais. Utilizando aço cromo com alto teor de carbono (GCZ15/SAE 52100) e gaiolas usinadas com precisão, esses rolamentos garantem estabilidade dimensional e controle de folga consistente em vários ambientes industriais.

Enviar Consulta

TIPO N · ROLO CILÍNDRICO · ANEL EXTERIOR SEM RIBLADE

Série N Rolamentos de rolos cilíndricos

geometria de contato de linha

deslocamento axial livre

Precisão P6 / P5

Alta capacidade de carga radial

O contato linear entre os rolos cilíndricos e as pistas permite que esses rolamentos suportem forças radiais muito maiores em comparação com rolamentos de esferas de dimensões semelhantes.

Capacidade de deslocamento axial

Como rolamentos do tipo N, o anel externo sem nervuras permite que o eixo se mova livremente em relação à caixa, acomodando a expansão térmica sem induzir tensão axial interna.

Desempenho de alta velocidade

A geometria da extremidade do rolo de baixo atrito e os designs de gaiola especializados (disponíveis em latão ou polímero reforçado) reduzem as forças centrífugas e o acúmulo de calor em altas RPMs.

Padrões de tolerância de precisão

Fabricado de acordo com classes de precisão P6 ou P5 (normas ISO) para minimizar vibrações e garantir precisão rotacional.

Especificações técnicas

Faixa de diâmetro do furo 25mm - 150mm

Faixa de diâmetro externo 52mm - 225mm

Faixa de largura 15mm - 35mm

Classificação de carga dinâmica 28kN - 220kN

Limitação de velocidade (graxa) 5.000 - 12.000 rpm

Opções de gaiola Latão (M) / Poliamida (TVP) / Aço (J)

Cenários de aplicação

Motores Elétricos

Usado na extremidade livre de motores grandes e médios para acomodar a expansão do rotor.

Fusos de máquinas-ferramenta

Fornece rigidez radial e estabilidade em alta velocidade para equipamentos de fresamento e retificação de precisão.

Caixas de velocidades e transmissões

Gerencia cargas radiais em redutores industriais pesados onde o movimento axial é necessário.

Eixos Ferroviários

Encontrado em motores de tração e caixas de eixo devido à sua resistência a impactos e cargas pesadas.

Condições de manuseio e armazenamento

Os rolamentos devem ser armazenados em suas embalagens originais fechadas, em ambiente com temperatura controlada e umidade relativa não superior a 60%. Evite o contato direto com o piso e mantenha afastado de fontes de calor ou vapores químicos para evitar a oxidação do revestimento antiferrugem.

Precauções de montagem

Use aquecedores por indução para ajuste por encolhimento para garantir expansão uniforme. Não aplique golpes diretos de martelo nos anéis, pois isso pode causar brinelamento (reentrâncias permanentes) nas pistas. Certifique-se de que os furos do eixo e da caixa estejam limpos e verificados quanto à circularidade e tolerância dimensional antes da montagem.

Gestão de Lubrificação

Selecione lubrificantes com base na temperatura operacional e no fator DN (diâmetro médio multiplicado por RPM). A lubrificação excessiva pode causar agitação e temperaturas operacionais excessivas; normalmente, o espaço livre no rolamento deve ser preenchido entre 30% e 50% para aplicações padrão.

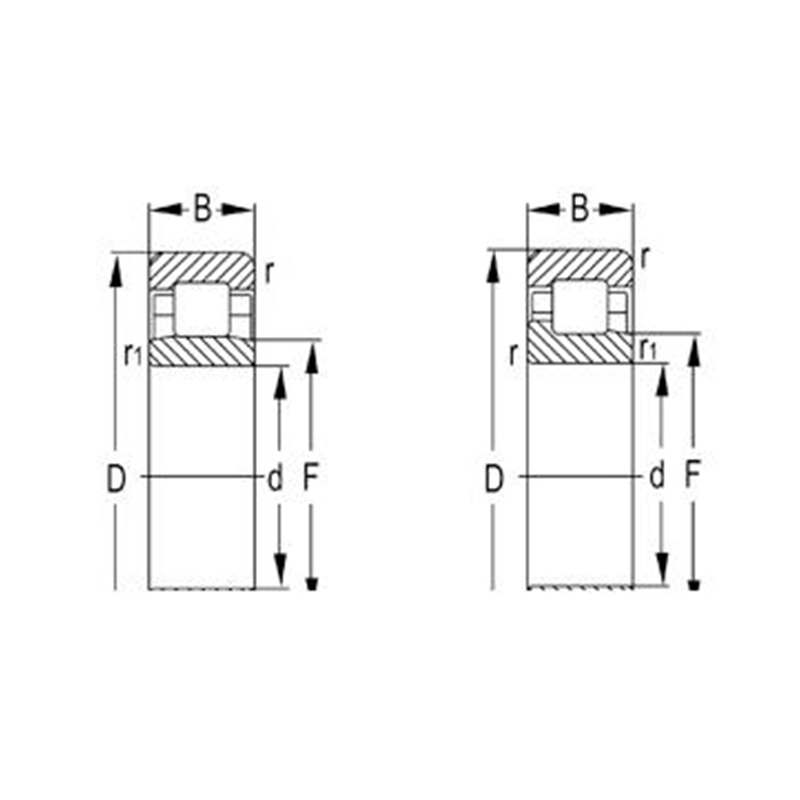

Designação	Dimensões principais (mm)					Classificações de carga básica (KN)		Velocidade limitada (rpm)		Peso
Designação	d	D	B	RS min	rs1min	Dinâmico (Cr)	Estático (Cor)	Graxa	Petróleo	(kg)
N1005	25	47	12	0.6	0.3	15.1	14.1	16000	19000	0.091
N1006	30	55	13	1	0.6	19.7	19.6	14000	16000	0.128
N1007	35	62	14	1	0.6	22.6	23.2	12000	15000	0.176
N1008	40	68	15	1	0.6	27.3	29	11000	13000	0.217
N1009	45	75	16	1	0.6	31	34	9900	12000	0.276
N1010	50	80	16	1	0.6	32	36	8900	11000	0.291
N1011	55	90	18	1.1	1	37.5	44	8200	9700	0.435
N1012	60	95	18	1.1	1	40	48.5	7500	8800	0.467
N1013	65	100	18	1.1	1	41	51	7000	8200	0.477
N1014	70	110	20	1.1	1	58.5	70.5	6500	7600	0.689
N1015	75	115	20	1.1	1	60	74.5	6100	7100	0.727
N1016	80	125	22	1.1	1	72.5	90.5	5700	6700	0.965
N1017	85	130	22	1.1	1	74.5	95.5	5400	6300	1.01
N1018	90	140	24	1.5	1.1	88	114	5100	5900	1.31
N1019	95	145	24	1.5	1.1	90.5	120	4800	5600	1.38
N1020	100	150	24	1.5	1.1	93	126	4600	5400	1.43
N1021	105	160	26	2	1.1	105	142	4300	5100	1.81
N1022	110	170	28	2	1.1	131	174	4100	4800	2.3
N1024	120	180	28	2	1.1	139	191	3800	4400	2.4
N1026	130	200	33	2	1.1	172	238	3400	4000	3.63
N1028	140	210	33	2	1.1	176	250	3200	3800	3.98
N1030	150	225	35	2.1	1.5	202	294	3000	3500	4.7
