Série NA

Os rolamentos de inserção da série NA são rolamentos projetados para simplificar a instalação e a manutenção. Eles geralmente consistem em um anel interno, um anel externo e elementos rolantes. O anel interno pode ser instalado diretamente no eixo, enquanto o anel externo geralmente é fixado na carcaça ou suporte. Os rolamentos da série NA têm boa resistência ao desgaste e capacidade de carga e são amplamente utilizados em equipamentos industriais, máquinas agrícolas, ferramentas elétricas e outros campos. Seu design permite a operação com um certo grau de deslocamento do eixo e mudanças de ângulo, tornando-os altamente adaptáveis. Esta série de rolamentos também oferece uma variedade de opções de vedação e proteção contra poeira para melhorar seu desempenho em ambientes agressivos. As características dos rolamentos série NA os tornam uma escolha eficiente e confiável para atender a uma variedade de necessidades de aplicação e reduzir custos de manutenção de equipamentos.

Enviar Consulta

ROLAMENTO DE INSERÇÃO INOXIDÁVEL · SÉRIE NA · DEVER DE LAVAGEM

Série NA

Rolamentos de esferas de inserção de aço inoxidável

Furo 12–50 mm

Selo 2RS

Graxa Qualidade alimentar H1

O rolamento de esferas de inserção de aço inoxidável da Série NA foi construído para posições de transportador e acionamento que passam por limpeza regular, contato com umidade ou exposição moderada a produtos químicos. A pastilha combina anéis e esferas de aço inoxidável com um colar de travamento excêntrico, que prende o eixo sem a necessidade de ressaltos usinados. O anel externo possui um perfil esférico para que a unidade se encaixe em alojamentos côncavos padrão e tolere uma pequena deflexão do eixo. Ambos os lados usam vedações de borracha de contato e a cavidade é preenchida com graxa de qualidade alimentar antes do envio. Os diâmetros dos furos abrangem 12 mm a 50 mm, diâmetros externos de 32 mm a 100 mm e largura de 12 mm a 32 mm. A temperatura de serviço fica entre -20°C e 110°C. A série é especificada principalmente em processamento de alimentos, engarrafamento de bebidas, linhas de embalagem e equipamentos farmacêuticos, onde a resistência à corrosão é um requisito de aquisição.

CARACTERÍSTICAS PRINCIPAIS

Anéis e bolas de inox

Suporta lavagens repetidas e contato químico sem ferrugem ou corrosão nas superfícies da pista.

Colar de travamento excêntrico

O colar gira no anel interno para fixar o eixo, simplificando a instalação e permitindo a remoção sem danificar o acabamento do eixo.

Contorno externo esférico

Adapta-se a mancais côncavos e alojamentos flangeados, absorvendo pequenos desalinhamentos do eixo que, de outra forma, tensionariam a borda da pista.

Selo de contato e preenchimento de qualidade alimentar

As vedações de contato de borracha em ambos os lados bloqueiam a água e os resíduos do produto, enquanto a graxa H1 pré-preenchida suporta condições operacionais sanitárias.

REFERÊNCIA DE ENCOMENDA

Furo diameter 12mm – 50mm

Diâmetro externo 32mm – 100mm

Largura 12mm – 32mm

Material do anel e da bola Aço inoxidável

Método de bloqueio Colar excêntrico

Seloing type Borracha de contato 2RS

Graxa fill Qualidade alimentar H1

Faixa de temperatura -20°C a 110°C

Compatibilidade de habitação Bloco de descanso / flangeado

Embalagem Caixa resistente à corrosão

ÁREAS DE ESPECIFICAÇÃO

Transportadores de processamento de alimentos

Suporte do rolo e do eixo de transmissão em linhas que executam ciclos frequentes de lavagem com agentes sanitizantes.

Linhas de engarrafamento de bebidas

Posições do transportador e de enchimento expostas a borrifos de água, resíduos de xarope e produtos químicos de limpeza.

Máquinas de embalagem

Unidades de tampagem, etiquetagem e embalagem onde há presença de umidade e poeira do produto.

Equipamento farmacêutico

Máquinas para salas limpas que necessitam de resistência à corrosão e baixo desprendimento de partículas de peças móveis.

Unidades marítimas e portuárias

Equipamento de manuseio de convés exposto ao ar salgado e contato periódico com água.

Unidades de processamento químico

Equipamento misturador e de transferência onde meios corrosivos moderados entram em contato com a área do invólucro.

PERGUNTAS SOBRE AQUISIÇÕES

Como o colar excêntrico difere do travamento por parafuso de fixação?

O colar excêntrico gira sobre o anel interno para prender o eixo em toda a sua circunferência, distribuindo a força de aperto de maneira mais uniforme do que os parafusos de fixação de contato pontual. Isto reduz o risco de marcação do eixo e permite a remoção sem marcar a superfície do eixo.

A Série NA pode ser instalada em caixas de mancais existentes?

Sim. O contorno externo esférico corresponde aos furos côncavos padrão do alojamento, de modo que a inserção se adapta a unidades flangeadas e mancais compatíveis. Verifique o diâmetro do furo da caixa em relação ao diâmetro externo da pastilha antes da montagem.

Que lubrificação é aplicada na fábrica?

Cada unidade é embalada com graxa de qualidade alimentar H1 antes da selagem. O volume de enchimento é definido de acordo com o tamanho do rolamento, portanto, nenhuma lubrificação adicional é necessária antes da instalação no lado da linha.

Qual tipo de aço inoxidável é usado para anéis e esferas?

Os anéis e as esferas utilizam um tipo de rolamento inoxidável selecionado para serviços úmidos e levemente corrosivos. A classificação exata está listada no certificado de material fornecido com cada remessa.

ARMAZÉM E NOTAS DE MONTAGEM

Preparação do eixo

Limpe o eixo e remova rebarbas antes de inserir o rolamento. Defeitos superficiais sob o anel interno criam pontos de tensão locais que encurtam a vida útil.

Aperto de colarinho

Gire o colar excêntrico na direção de rotação do eixo e aperte o parafuso de travamento. Verifique novamente os assentos após as primeiras horas de funcionamento.

Verificação do furo da carcaça

Confirme se o furo côncavo do alojamento está limpo e livre de resíduos endurecidos. A contaminação reduz o efeito de auto-alinhamento e encurta a vida útil da pastilha.

Armazenamento

Mantenha a embalagem original lacrada até a entrega na linha. Armazene longe de solventes clorados e alta umidade para preservar o acabamento inoxidável.

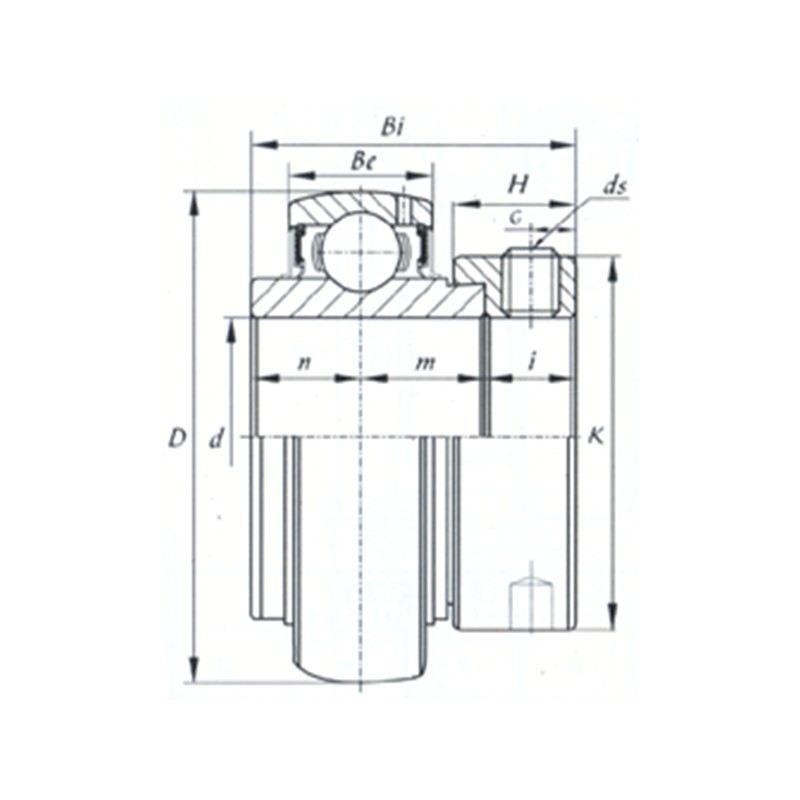

Inserto inoxidável série NA colar de travamento excêntrico Preenchimento de qualidade alimentar H1

Rolamento Não.	d		Dimensões (mm)									Classificação de carga básica (kN)
Rolamento Não.	(mm)	(em.)	D	Seja	Bi	B1	n	K	H	G	ds	Dinâmico	Estático
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	8/11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/05-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16/05-24UNF	1900	1100
NA206-20	31.75	4/11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/05-24UNF	1900	1100
NA207-20	31.75	4/11	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/05-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/05-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/05-24UNF	2550	1500
NA208-24	38.1	2/11	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/05-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/05-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/05-24UNF	3180	2050
NA209-27	42.863	16/11	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/05-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/05-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	115/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/05-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/05-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	08/03-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	08/03-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	08/03-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	08/03-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	08/03-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	08/03-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	08/03-24UNF	6600	4950
