LM ... Luu Series Bollings lineares de largura dupla são componentes de movimento de alto desempenho projetados para fornecer movimento linear suave e estável. Sua estrutura é um design de largura dupla com uma área de contato maior, capaz de suportar cargas mais altas e prolongar a vida útil do serviço. O rolamento contém várias bolas de aço de alta precisão, que correm na pista, reduzindo o atrito e melhorando a eficiência do movimento. Os rolamentos da série LM ... Luu são amplamente utilizados em equipamentos de automação, máquinas -ferramentas CNC, impressoras 3D e outros campos e podem melhorar efetivamente a precisão do trabalho e a estabilidade do equipamento. Também foi projetado com facilidade de instalação e manutenção em mente, tornando -o bem em uma variedade de aplicações industriais. Esta série de rolamentos é adequada para aplicações que requerem alta velocidade, alta carga e vida útil longa, tornando -a uma escolha ideal na engenharia mecânica moderna.
Parâmetros do Produto

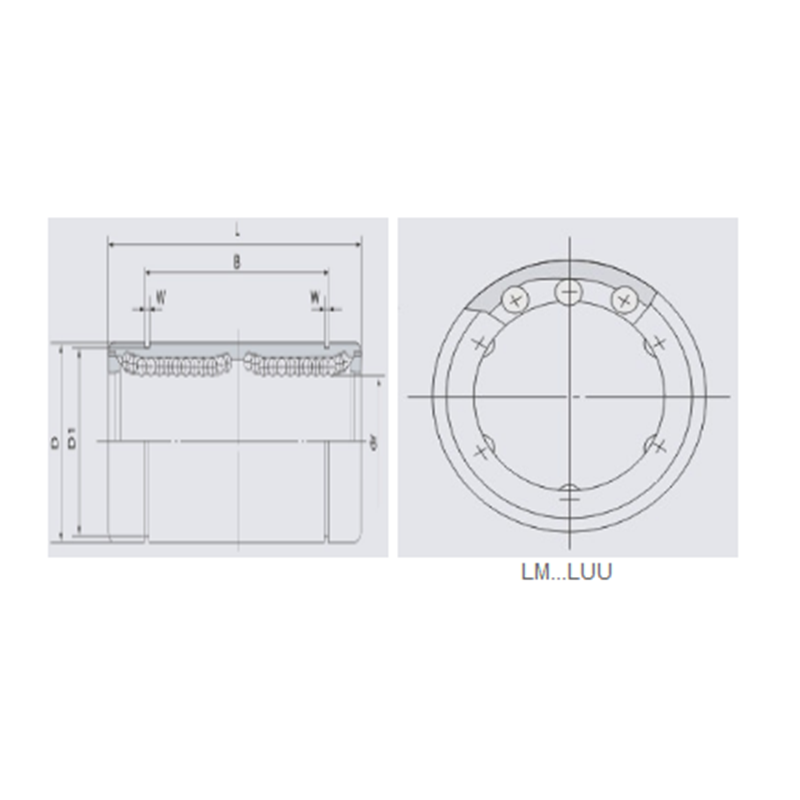

| Número do rolamento | Diâmetro nominal do eixo | dr | Grandes dimensões e tolerância | Excentricidade | Folga radial (máx) | Classificação básica de carga (KN) | Peso (kg) | ||||||||||
| LM… Luu | Circuito de esferas | mm | mm | Tolerância | D mm | Tolerância (μm) | L mm | Tolerância (μm) | B mm | Tolerância (μm) | W (mm) | D1 (mm) | Dinâmico | Estático | |||
| LM4L | 4 | 4 | 4 | 0/-9 | 8 | 0/-11 | 23 | 0/-200 | 20.4 | 0/-200 | - | - | 12 | 106 | 254 | 4 | |
| LM5LUU | 4 | 5 | 5 | 0/-9 | 10 | 0/-11 | 28 | 0/-200 | 20.4 | 0/-200 | 1.1 | 9.6 | 12 | 261 | 412 | 8.4 | |
| LM6LUU | 4 | 6 | 6 | 0/-10 | 12 | 0/-13 | 35 | 0/-300 | 27 | 0/-300 | 1.1 | 11.5 | 15 | 323 | 530 | 16 | |
| LM8LUU | 4 | 8 | 8 | 0/-10 | 15 | 0/-13 | 45 | 0/-300 | 35 | 0/-300 | 1.1 | 14.3 | 15 | 431 | 784 | 31 | |
| LM10LUU | 4 | 10 | 10 | 0/-10 | 19 | 0/-16 | 55 | 0/-300 | 44 | 0/-300 | 1.3 | 18 | 15 | 588 | 1100 | 62 | |
| LM12LUU | 4 | 12 | 12 | 0/-10 | 21 | 0/-16 | 57 | 0/-300 | 46 | 0/-300 | 1.3 | 20 | 15 | 813 | 1570 | 80 | |
| LM13LUU | 4 | 13 | 13 | 0/-10 | 23 | 0/-16 | 61 | 0/-300 | 46 | 0/-300 | 1.3 | 22 | 15 | 813 | 1570 | 90 | |
| LM16LUU | 5 | 16 | 16 | 0/-10 | 28 | 0/-16 | 70 | 0/-300 | 53 | 0/-300 | 1.6 | 27 | 15 | 1230 | 2350 | 145 | |
| LM20LUU | 5 | 20 | 20 | 0/-12 | 32 | 0/-19 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 20 | 1400 | 2740 | 180 | |
| LM25LUU | 6 | 25 | 25 | 0/-12 | 40 | 0/-19 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 20 | 1560 | 3140 | 440 | |
| LM30LUU | 6 | 30 | 30 | 0/-12 | 45 | 0/-19 | 123 | 0/-400 | 89 | 0/-400 | 1.85 | 43 | 20 | 2490 | 5490 | 480 | |
| LM35LUU | 6 | 35 | 35 | 0/-15 | 52 | 0/-22 | 135 | 0/-400 | 99 | 0/-400 | 2.1 | 49 | 25 | 2650 | 6270 | 795 | |
| LM40LUU | 6 | 40 | 40 | 0/-15 | 60 | 0/-22 | 151 | 0/-400 | 121 | 0/-400 | 2.1 | 57 | 25 | 3430 | 8040 | 1170 | |
| LM50LUU | 6 | 50 | 50 | 0/-15 | 80 | 0/-22 | 192 | 0/-400 | 148 | 0/-400 | 2.6 | 76.5 | 25 | 6080 | 15900 | 3100 | |
| LM60LUU | 6 | 60 | 60 | 0/-20 | 90 | 0/-25 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 30 | 7550 | 20000 | 3500 | |
