Série QJ300

O Rolamentos de esferas de contato angular de duas carreiras série QJ300 são componentes rotativos projetados com precisão, projetados para acomodar cargas radiais e axiais simultâneas em ambas as direções. Estruturalmente, esta série corresponde a dois rolamentos de esferas de contato angular de uma carreira dispostos em uma configuração costas com costas, integrados em um design compacto de unidade única. A geometria interna apresenta um ângulo de contato específico que facilita a alta rigidez axial e a capacidade de gerenciar momentos de inclinação. Fabricados em aço cromo desgaseificado a vácuo (GCr15), esses rolamentos passam por processos padronizados de tratamento térmico para garantir estabilidade dimensional e resistência à fadiga. A série QJ300 é caracterizada por sua necessidade reduzida de espaço axial em comparação com unidades emparelhadas de uma carreira, tornando-a um componente essencial para otimização de transmissão industrial e montagens mecânicas de alta velocidade que exigem suporte de eixo rígido.

Enviar Consulta

FILEIRA DUPLA · CONTATO ANGULAR

Especificações Técnicas e Visão Geral de Engenharia: Rolamentos de esferas de contato angular de duas carreiras série QJ300

Principais vantagens técnicas

Suporte Axial Bidirecional

A configuração de duas carreiras permite que o rolamento gerencie cargas axiais de ambas as direções sem componentes adicionais.

Eficiência Espacial

O projeto integrado oferece uma largura mais estreita do que dois rolamentos de uma carreira, permitindo designs de mancal compactos.

Alta densidade de carga

As curvaturas otimizadas da pista e os complementos de esfera maximizam as classificações de carga dinâmica dentro de uma área padrão da série ISO 300.

Rigidez Operacional

A folga interna mínima e os ângulos de contato elevados aumentam a rigidez geral do sistema de eixo.

Principais características do produto

Categoria de parâmetro	Especificação Técnica
Materiais	Aço para rolamentos de cromo com alto teor de carbono (GCr15/SAE 52100)
Ângulo de contato	Opções padrão 30° / 40°
Classe de Precisão	P6 (ABEC-3) / P5 (ABEC-5)
Material da gaiola	Aço prensado / Latão usinado / Nylon (PA66)

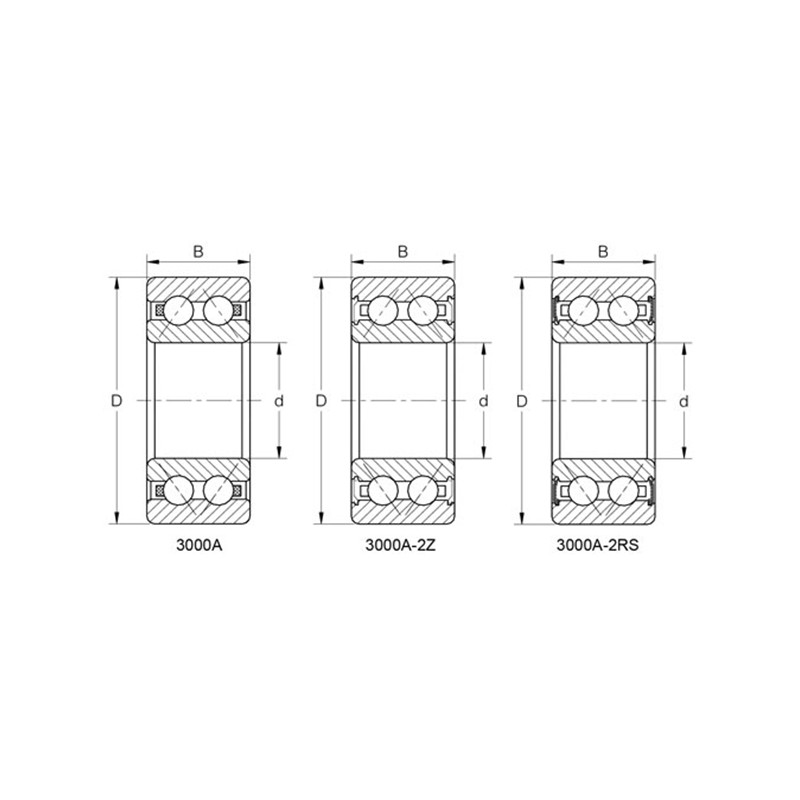

Tipo de Lubrificação	Aberto / Z (Blindado) / RS (Selado)
Liberação Interna	C2/C0 (Normal)/C3

Cenários de aplicativos primários

Bombas e Compressores Industriais
Gerenciando o empuxo axial e a deflexão radial do eixo em equipamentos de manuseio de fluidos

Máquinas Agrícolas
Suporte para cubos de roda e unidades de tomada de força (PTO) expostas a tensões multidirecionais

Sistemas de Transmissão
Integração em caixas de engrenagens e redutores onde é necessário um posicionamento preciso do eixo sob carga

Equipamento Têxtil e de Impressão
Garantindo movimento sincronizado em rolos de alta velocidade que exigem baixos níveis de vibração

Protocolos de Manuseio e Manutenção

Condições de armazenamento

Os rolamentos devem ser armazenados em suas embalagens antiferrugem originais, em ambiente seco, com temperatura controlada e umidade relativa não superior a 60%. Evite o contato direto com pisos ou paredes para evitar a condensação de umidade. Para rolamentos vedados, verifique a data de fabricação para garantir a estabilidade da graxa dentro de sua vida útil.

Notas de instalação e uso

Forçar aplicação

Durante a montagem, aplique pressão apenas no anel que está sendo instalado (anel interno para encaixes no eixo, anel externo para encaixes no alojamento) para evitar formação de salmoura ou danos na pista.

Limpeza

Mantenha um espaço de trabalho livre de contaminantes; partículas microscópicas podem causar fadiga superficial prematura e lascamento.

Alinhamento

A concentricidade precisa entre o eixo e o alojamento é obrigatória, pois os rolamentos de contato angular são sensíveis a desalinhamentos severos que causam distribuição desigual de carga.

Gestão de Lubrificação

Para rolamentos do tipo aberto, certifique-se de que o lubrificante seja compatível com a temperatura operacional e a velocidade de rotação da aplicação específica.

Designação	Dimensões principais (mm)				Avaliações básicas de carga (KN)		Avaliações básicas de carga (kgf)		Limite de velocidade (rpm)		Distância do ponto de ação	Dimensões de instalação (mm)			Peso
Designação	d	D	B	r(min)	Cr	Cor	Cr	Cor	Graxa	Petróleo	a0(mm)	da(min)	Da(máx.)	ra(máx.)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
