Personalizado Série 3000A-2Z Rolamentos de esfera de contato angular de linha dupla Fabricante, Fábrica

Série 3000A-2Z

O rolamento de esferas de contato angular de duas carreiras da série 3000A-2Z é um rolamento de alto desempenho amplamente utilizado em equipamentos eletromecânicos, automóveis e máquinas industriais. Esta série de rolamentos tem um design de duas carreiras, pode suportar cargas axiais e radiais mais altas e é adequada para uso em operação em alta velocidade e condições de carga pesada. Sua estrutura de contato angular permite que o rolamento disperse efetivamente a tensão, reduza o atrito e melhore a durabilidade ao carregar carga. Os rolamentos da série 3000A-2Z também são equipados com tampas contra poeira (2Z), que evitam efetivamente a entrada de sujeira e impurezas no interior dos rolamentos e prolongam sua vida útil. Além disso, este rolamento possui excelente desempenho em termos de precisão e rigidez, tornando-o adequado para aplicações de alta precisão.

Enviar Consulta

FILEIRA DUPLA · CONTATO 30° · ZZ ESCUDADO

3000A-2Z Rolamentos de esferas de contato angular de duas fileiras

Ângulo de contato de 30° Escudos metálicos ZZ pré-untado

Os rolamentos de esferas de contato angular de duas carreiras da série 3000A-2Z são projetados para aplicações que exigem alta capacidade de carga axial e radial em um envelope axial compacto. A configuração de carreira dupla fornece suporte axial bidirecional enquanto mantém uma largura estreita em comparação com rolamentos de carreira única emparelhados. O ângulo de contato de 30° otimiza o equilíbrio entre rigidez axial e capacidade de carga radial. Equipados com blindagens metálicas 2Z em ambos os lados, esses rolamentos fornecem proteção eficaz contra partículas grandes, mantendo baixo torque de atrito. Pré-lubrificados com graxa de lítio de alta qualidade, os rolamentos oferecem operação livre de manutenção para intervalos de manutenção prolongados. A temperatura operacional varia de -30°C a 110°C. As aplicações típicas incluem bombas, caixas de engrenagens, motores elétricos e máquinas industriais onde a eficiência de espaço e a alta capacidade de carga são essenciais.

Suporte axial bidirecional

A configuração de carreira dupla fornece capacidade de carga axial em ambas as direções, eliminando a necessidade de rolamentos de carreira única emparelhados.

Ângulo de contato otimizado

Ângulo de contato de 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Sistema de blindagem 2Z

Escudos metálicos em ambos os lados fornecem proteção eficaz contra partículas grandes, mantendo baixo torque de atrito.

Largura axial compacta

O projeto de largura estreita adapta-se a espaços axiais limitados e, ao mesmo tempo, fornece a capacidade de carga de dois rolamentos de uma carreira.

Especificações técnicas

Diâmetro do furo d 10mm - 40mm

Diâmetro externo D 30mm - 80mm

Largura B 14mm - 28mm

Ângulo de contato 30° nominais

Carga dinâmica C 8,2kN - 32,5kN

Carga estática C0 5,6kN - 22,8kN

Limitação de velocidade (graxa) 6.000 - 16.000 rpm

Tipo de blindagem 2Z (escudos metálicos)

Grau de precisão P0/P5

Material da gaiola PA66 reforçado com fibra de vidro

Cenários de aplicação

Bombas industriais

Bombas centrífugas e bombas de deslocamento positivo que requerem suporte axial bidirecional.

Caixas de câmbio

Suporte de eixo em acionamentos de redução e sistemas de transmissão de potência com espaço axial limitado.

Motores elétricos

Suporte do eixo do motor com controle de pré-carga para posicionamento preciso do rotor.

Máquinas agrícolas

Rolos transportadores e eixos de transmissão em colheitadeiras e tratores.

Consultas técnicas

Qual é a diferença entre a vedação 2Z e 2RS?

2Z refere-se a blindagens metálicas em ambos os lados, que protegem contra partículas grandes e proporcionam baixo torque de atrito. 2RS refere-se a vedações de borracha de contato em ambos os lados, que proporcionam vedação completa contra umidade e contaminantes, mas com maior torque de fricção.

Como defino a pré-carga para rolamentos 3000A-2Z?

Os rolamentos 3000A-2Z são fornecidos com configurações de pré-carga internas otimizadas para aplicações típicas. Para requisitos específicos de pré-carga, consulte o fabricante. Na maioria dos casos, o rolamento é projetado para pré-carga padrão sem necessidade de ajuste adicional.

Os rolamentos 3000A-2Z podem acomodar desalinhamentos?

Os rolamentos de contato angular têm capacidade limitada de desalinhamento. O desalinhamento angular máximo recomendado é inferior a 0,05 graus. Para aplicações com desalinhamento, considere rolamentos autocompensadores de rolos ou rolamentos autocompensadores de esferas.

Montagem

Aplique força uniformemente no anel que está sendo montado. Use uma prensa com mangas de suporte adequadas. Não aplique força através dos elementos rolantes.

Consideração de pré-carregamento

A pré-carga excessiva pode causar superaquecimento e fadiga prematura. Siga as especificações do fabricante para ajustes do alojamento e do eixo.

Armazenamento

Armazenar na embalagem original em local seco, limpo e com temperatura estável. Evite a exposição a atmosferas corrosivas.

Lubrificação

Pré-lubrificado para toda a vida. Não é necessária lubrificação inicial. Para condições adversas, consulte o fabricante para opções de relubrificação.

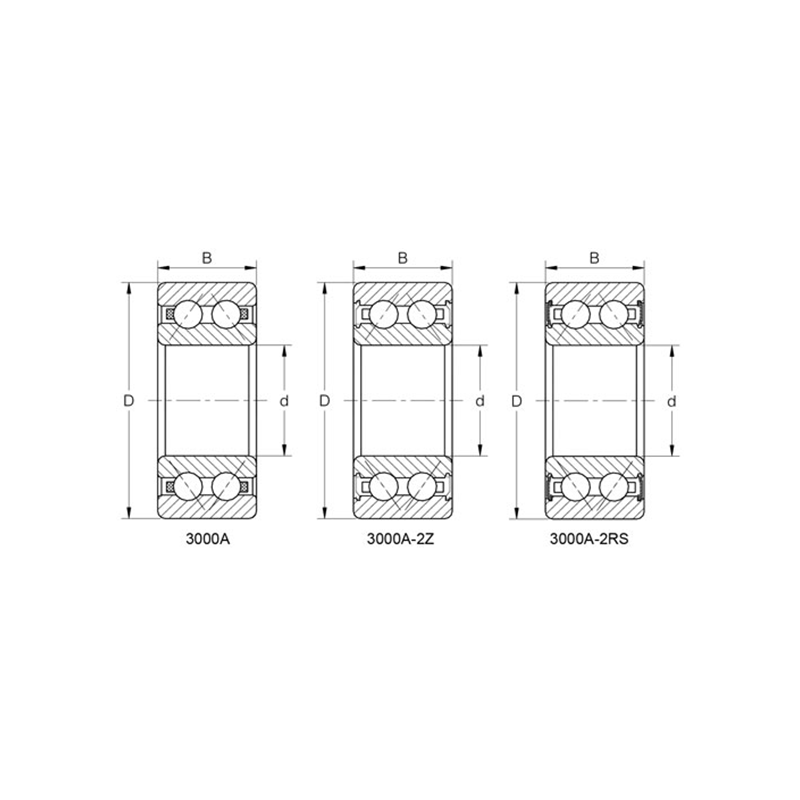

Designação	Dimensões principais (mm)			Classificações de carga básica (KN)		Velocidade limitada (rpm)		Peso
Designação	d	D	B	Dinâmico (Cr)	Estático (Cor)	Graxa	Petróleo	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
