Rolamentos rígidos de esferas série 6900 | Rolamentos de baixo perfil para máquinas compactas

Série 6900

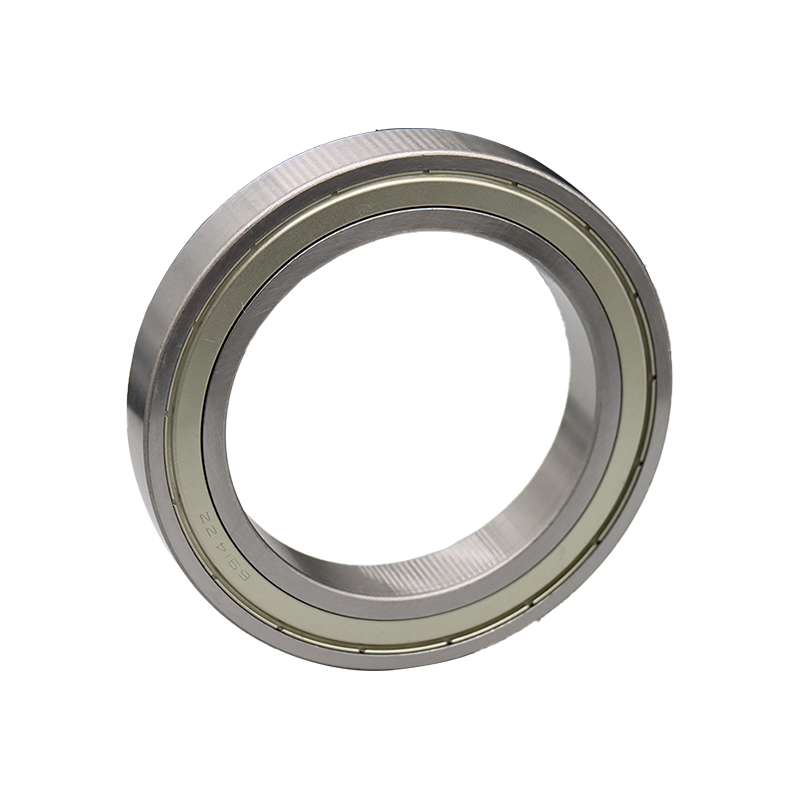

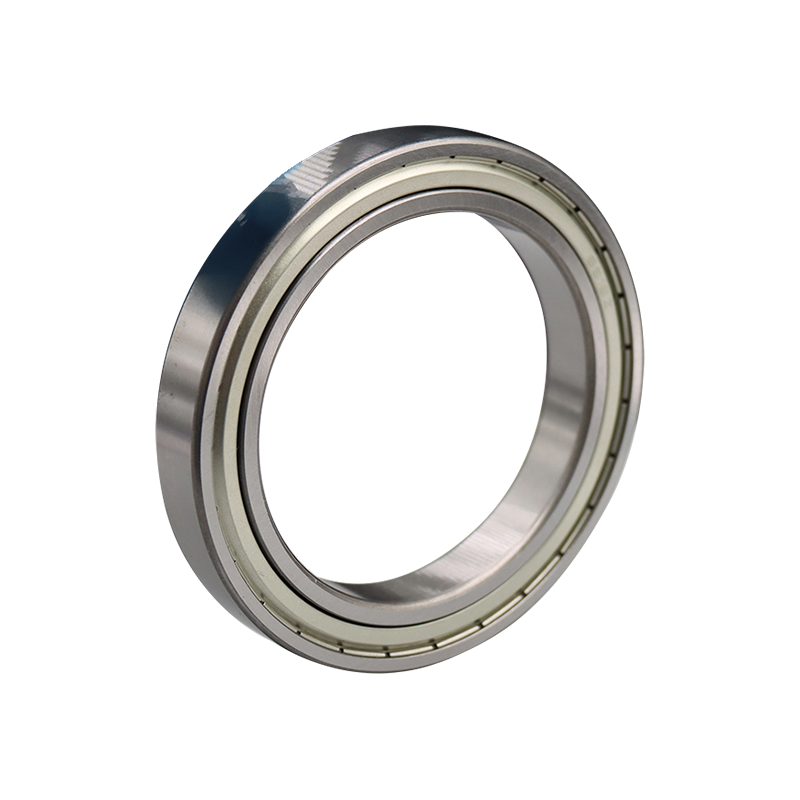

O Rolamento rígido de esferas série 6900 é um rolamento de precisão com diâmetro interno de 10 mm, diâmetro externo de 22 mm e espessura de 6 mm. Este rolamento é amplamente utilizado em motores, bombas de água, ferramentas elétricas, compressores de ar, eletrodomésticos e outros equipamentos, e é favorecido por sua forte capacidade de carga e operação estável. Ao mesmo tempo, os rolamentos da série 6900 exigem alta precisão de produção e são adequados para rotação em alta velocidade e suportam determinadas cargas radiais. Eles são componentes-chave indispensáveis em muitos equipamentos mecânicos.

Enviar Consulta

6900

Série

Sulco profundo

Rolamento de esferas

SEÇÃO AMPLA · FORNECIMENTO DE PRODUÇÃO · ISO 15

Os rolamentos rígidos de esferas da série 6900 ocupam a posição de seção mais larga dentro da faixa de sulco profundo de seção leve, proporcionando mais capacidade radial do que a linha 6800 em um diâmetro externo menor do que o tamanho 6200 equivalente. A cobertura do furo vai de 10 mm a 50 mm, com diâmetros externos de 22 mm a 72 mm. A produção segue as dimensões limite da ISO 15. Gaiolas de aço estampado são fornecidas como padrão, com poliamida reforçada com fibra de vidro disponível para posições de menor ruído. As classes de folga CN, C3 e C4 são selecionáveis na fase do pedido e a configuração de vedação é fixada por item de linha. Registros de lote e relatórios de inspeção dimensional acompanham cada remessa.

Capacidade na seção leve

Anéis mais largos que a linha 6800 aumentam as classificações de carga radial sem passar para o envelope 6200.

Configuração do estágio do pedido

A folga, a gaiola e a vedação são fixadas por linha de ordem de compra em uma plataforma de limite.

Saída em lote repetível

Os parâmetros de processo bloqueados mantêm a precisão da operação dentro das faixas de tolerância acordadas.

Trilha de inspeção

Registros de lote, relatórios dimensionais e certificados de materiais acompanham cada remessa.

REFERÊNCIA DO PEDIDO

Furo 10–50 mm

Exterior 22–72 mm

Largura 6–12 mm

Dinâmico C 4,6–24,0 kN

C0 estático 2,4–14,5 kN

Gaiola Aço / PA

Liberação CN/C3/C4

Selagem Aberto/ZZ/2RS

Precisão P0/P6

Pacote Caixa/Bandeja

Áreas de especificação

01 Acionamento da bomba termina Suporte de eixo em bombas centrífugas de pequeno e médio porte com serviço exposto a poeira.

02 Eixos redutores de engrenagem Posições de entrada e intermediárias em unidades para serviços leves com furos de carcaça fixos.

03 Suporte do rotor do motor Posições de suporte final em motores pequenos e médios com demanda radial moderada.

04 Unidades de ventilador e soprador Suporte do eixo do impulsor em equipamentos de ventilação sob carga contínua.

05 Rolos de transporte Rolamentos de extremidade de rolo em linhas de transporte leve com carga e velocidade moderadas.

06 Anexos agrícolas Posições de acionamento e de marcha lenta em implementos expostos a poeira e oscilações de temperatura.

Consultas do comprador

Como a seção 6900 se compara à série 6200?

A série 6900 tem um diâmetro externo menor que o 6200 para o mesmo furo, mas uma seção mais larga que o 6800. Ela é adequada para mancais onde o diâmetro do 6200 é muito grande enquanto a classificação do 6800 é insuficiente.

As versões liberadas do C3 são mantidas em estoque?

C3 é transportado em estoque semiacabado para tamanhos comuns e confirmado por item de linha na fase do pedido. CN continua sendo a classe padrão para disponibilidade em tamanho real.

As variantes abertas e seladas podem ser enviadas juntas?

Sim. Open, ZZ e 2RS compartilham dimensões limite, portanto, múltiplas configurações de vedação são combinadas em um pedido de compra e confirmadas na folha de especificações.

O que determina a seleção de gaiola de poliamida versus aço?

A poliamida cobre posições de ruído mais baixas dentro do teto de temperatura, enquanto o aço cobre condições de temperatura e choque mais altas. As substituições são revisadas primeiro em relação aos parâmetros do aplicativo.

Armazém e notas de linha

Pacoteaging integrity Mantenha os invólucros inibidores de corrosão selados até o problema do lado da linha. A embalagem aberta atrai umidade durante o ciclo de temperatura.

Direção de ajuste de pressão Aplique força ao anel sob interferência. A carga através do conjunto de esferas deixa marcas que aparecem como ruído de funcionamento.

Furo condition Verifique a circularidade e o acabamento da superfície antes de encaixar. Lascas e rebarbas alteram a interferência efetiva e encurtam a vida útil.

Graxa variante aberta Combine a viscosidade do óleo base com a velocidade e a temperatura. Variantes seladas chegam pré-preenchidas sem nenhuma etapa extra.

Designação do rolamento	Dimensão (mm)				Classificações de carga básicas (kN)		Classificações de velocidade (rpm)		Peso
Designação do rolamento	d	D	B	rs minutos	Cr	Cor	Graxa	Petróleo	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
