Série 1600

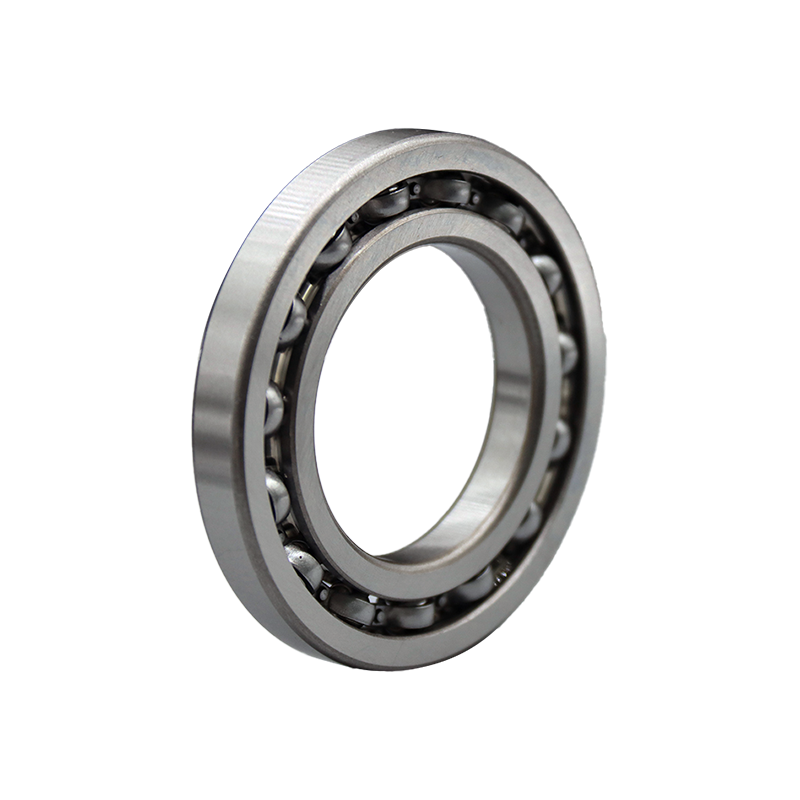

O rolamento rígido de esferas da série 1600 é um rolamento amplamente utilizado. Possui características de baixa resistência ao atrito e alta velocidade, podendo suportar carga radial ou carga radial e axial combinada. Esta série de rolamentos consiste em um anel externo, um anel interno, um conjunto de esferas de aço e um conjunto de gaiolas. Existem vários modelos, como 16011, 16012, etc., com diâmetros internos variando de 25 mm a 100 mm, e os diâmetros externos e espessuras também variam. Devido ao seu excelente desempenho e ampla gama de aplicações, os rolamentos rígidos de esferas da série 1600 desempenham um papel importante em máquinas, automóveis, elevadores e outras indústrias.

Enviar Consulta

Introdução do produto

Os rolamentos rígidos de esferas da série 1600 usam um projeto de seção extralarga, proporcionando maior capacidade de carga radial e melhor estabilidade do eixo do que os rolamentos de seção leve padrão do mesmo furo. Os diâmetros dos furos abrangem de 10 mm a 50 mm, diâmetros externos de 26 mm a 80 mm e larguras de 8 mm a 18 mm, permitindo que a série se adapte a caixas onde a margem de carga é mais importante do que a compactação. A produção segue as dimensões limite da ISO 15. Gaiolas de aço estampado são padrão, com gaiolas de poliamida oferecidas para posições de baixo ruído. As classes de folga CN, C3 e C4 podem ser selecionadas no estágio do pedido, e as variantes de vedação aberta, ZZ e 2RS compartilham a mesma plataforma limite. Cada lote é enviado com relatórios de inspeção dimensional e certificados de materiais.

Seção extra larga

Anéis mais largos aumentam a capacidade radial e melhoram a estabilidade do eixo sob carga contínua, mantendo inalteradas as dimensões do furo.

Uma plataforma de limite

As variantes Open, ZZ e 2RS, bem como as classes de folga, compartilham as mesmas dimensões, portanto, uma família de peças abrange diversas linhas de montagem.

Parâmetros de lote bloqueado

As configurações do processo são fixadas por execução, mantendo a precisão da execução dentro das faixas de tolerância acordadas em pedidos de compra recorrentes.

Pacote de inspeção

Registros de lote, relatórios dimensionais e certificados de materiais acompanham cada remessa para verificações e auditorias recebidas.

Referência de pedido

Diâmetro do furo 10mm - 50mm

Diâmetro externo 26mm - 80mm

Largura 8mm - 18mm

Classificação de carga dinâmica 7,0 kN - 30,0 kN

Classificação de carga estática 3,8kN - 18,5kN

Opções de gaiola Aço estampado / poliamida

Aulas de liquidação CN/C3/C4

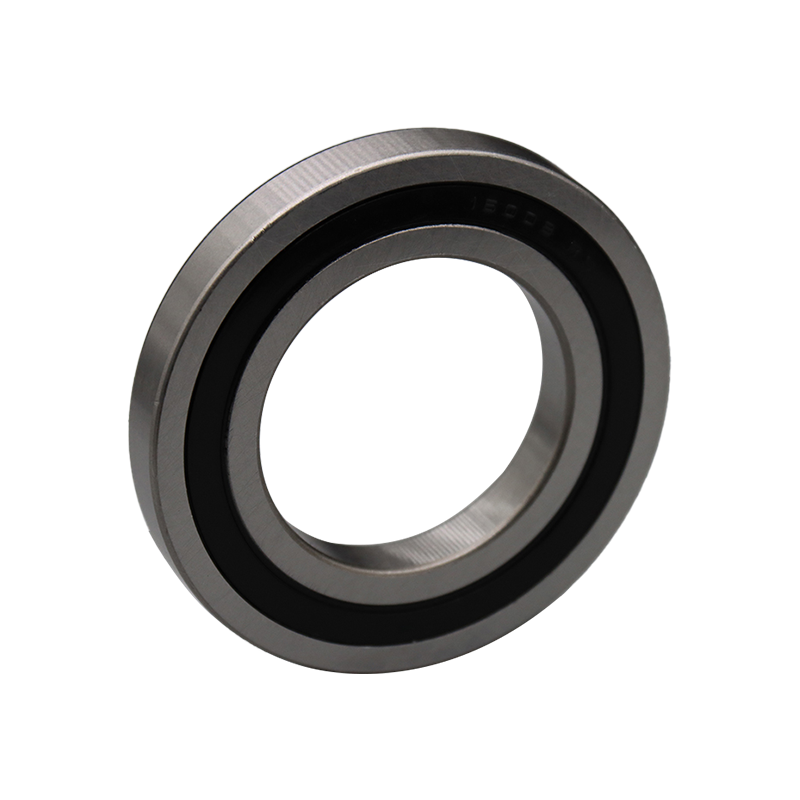

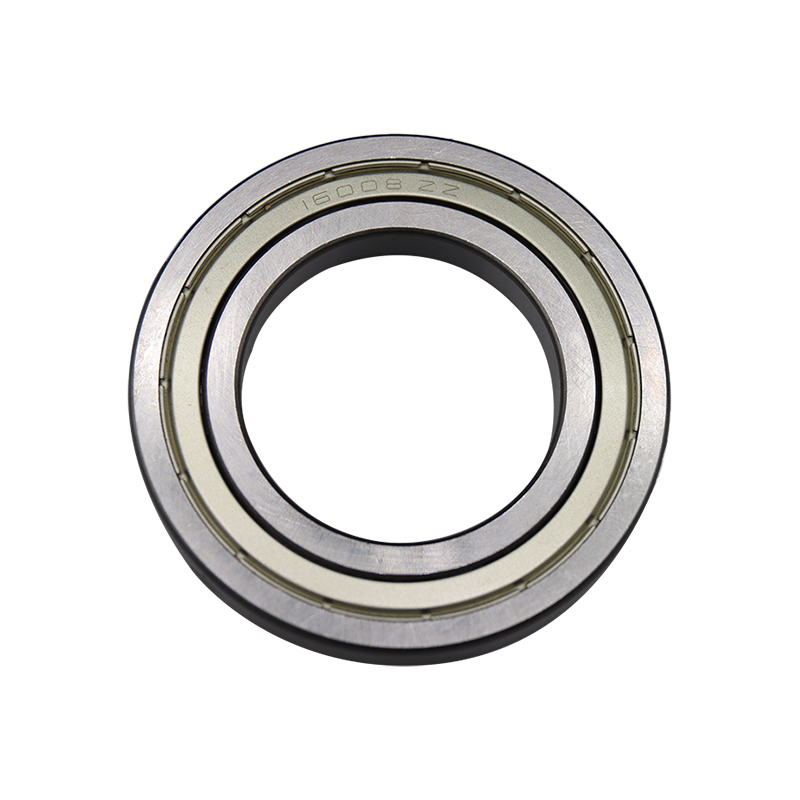

Variantes de vedação Aberto/ZZ/2RS

Opções de precisão P0/P6

Embalagem Caixa industrial/bandeja a granel

Onde a série é especificada

Bombas industriais

Suporte de eixo em bombas centrífugas e de deslocamento positivo que necessitam de margem radial adicional.

Redutores de engrenagem

Rolamentos do eixo de entrada e saída em unidades de redução leves e médias com espaço de alojamento limitado.

Motores elétricos

Suporte do rotor onde a seção mais larga melhora a estabilidade sob carga contínua.

Sistemas transportadores

Rolamentos de extremidade de rolo em equipamentos de manuseio de materiais com requisitos radiais moderados.

Máquinas agrícolas

Posições de acionamento e de marcha lenta em implementos expostos a poeira e variações sazonais de temperatura.

Equipamento têxtil

Suporte de rolo em máquinas de processamento que funcionam continuamente em velocidade estável.

Consultas do comprador

Como a série 1600 se compara à série 6200?

A série 1600 possui uma seção mais larga que a linha 6200 no mesmo furo, proporcionando maior capacidade radial e melhor estabilidade do eixo. A seleção depende se o espaço habitacional ou a margem de carga são o fator limitante.

As versões C3 estão prontamente disponíveis?

A liberação C3 é realizada em estoque semiacabado para tamanhos comuns e confirmada por item de linha na fase do pedido. CN continua sendo a classe padrão para disponibilidade em tamanho real.

Podem ser combinadas diferentes variantes de vedação em um pedido?

Sim. As variantes Open, ZZ e 2RS compartilham dimensões limite, portanto diversas configurações de vedação podem aparecer em um pedido de compra e são confirmadas na folha de especificações.

Que documentação acompanha as remessas a granel?

As remessas a granel incluem registros de números de lote, relatórios de inspeção dimensional e certificados de materiais. Documentos extras necessários para inspeção de recebimento podem ser providenciados na confirmação do pedido.

Armazém e notas de linha

Embalagem integrity

Mantenha os invólucros inibidores de corrosão selados até o problema do lado da linha. A embalagem aberta absorve umidade durante o ciclo de temperatura e deixa manchas que não passam na inspeção de entrada.

Direção de ajuste de pressão

Aplique força ao anel sob interferência. A carga que passa pelo conjunto esférico deixa marcas que surgem como ruído de funcionamento quando o conjunto atinge a velocidade de operação.

Verificação da condição do furo

Verifique a circularidade e o acabamento da superfície antes de encaixar. Lascas e rebarbas alteram a interferência efetiva e encurtam a vida útil em posições de serviço contínuo.

Lubrificação de variante aberta

Combine a viscosidade do óleo base da graxa com a velocidade e a temperatura. As variantes seladas chegam pré-cheias e não requerem nenhuma etapa de lubrificação pré-montagem.

Série 1600 extra larga programa de abastecimento industrial rastreabilidade de lote

Designação do rolamento	Dimensão (mm)				Classificações de carga básicas (kN)		Classificações de velocidade (rpm)		Peso
Designação do rolamento	d	D	B	rs minutos	Cr	Cor	Graxa	Petróleo	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
