O rolamento final da haste da junta de bola da série SQD é um componente de conexão mecânica de alto desempenho amplamente utilizada em aviação, automóveis e equipamentos industriais. Eles são feitos de materiais resistentes ao desgaste, têm excelente resistência à corrosão e resistência à fadiga e podem manter o desempenho estável de trabalho sob altas cargas e ambientes extremos. Os recursos de design da série SQD incluem recursos de rotação flexíveis e estruturas fáceis de instalar, permitindo que elas transmitam e transmitam efetivamente a força em uma variedade de aplicações. Esse design da junta da bola permite o livre movimento em várias direções para acomodar diferentes necessidades esportivas. Além disso, os produtos da série SQD têm uma ampla gama de tamanhos para atender às necessidades de diferentes equipamentos, garantindo a confiabilidade geral e a vida útil do sistema. Seja em robótica, sistemas hidráulicos ou outros dispositivos mecânicos, os rolamentos de extremidade da haste da junta de bola da série SQD são componentes -chave para garantir uma operação eficiente e estável.
Parâmetros do Produto

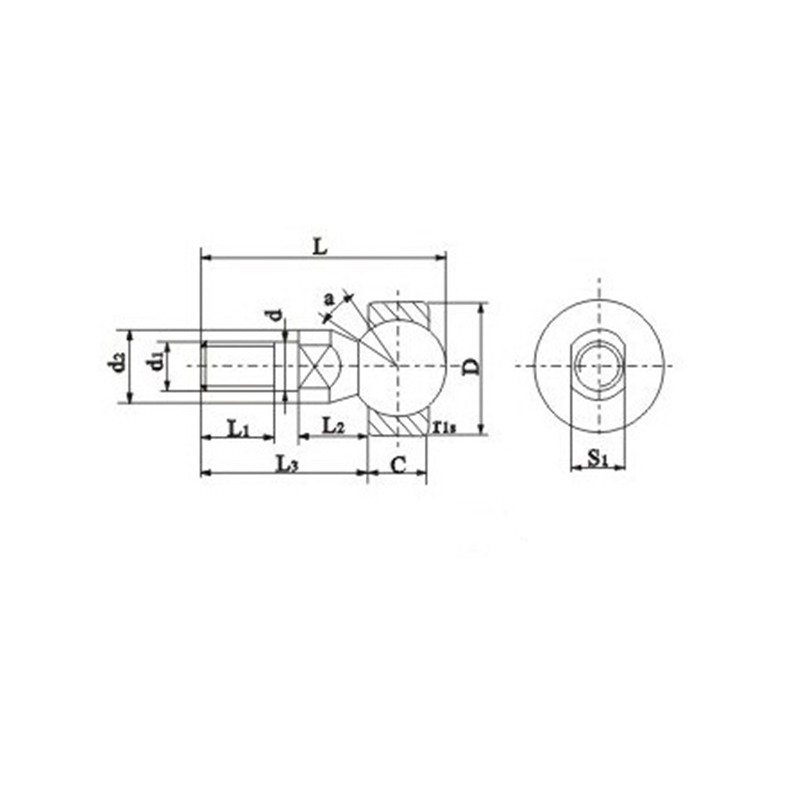

| Designação | Dimensões （mm) | Classificações de carga estática (KN) | Peso (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L1 | L2 | L3 | L | S1 | C | D | rs | α ° ± | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | É | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
