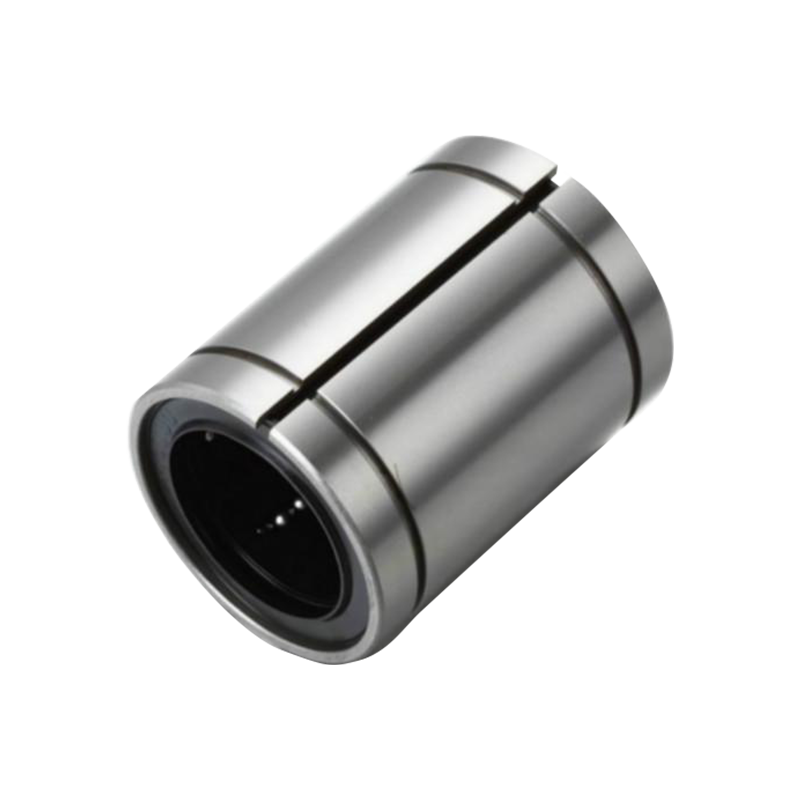

LME..UU..Rolamentos de esferas lineares ajustáveis da série AJ são componentes inovadores projetados especificamente para aplicações de movimento de alta precisão. Ele usa aço de alta qualidade e tecnologia avançada de tratamento de superfície para garantir resistência ao desgaste e vida útil. Esta série de produtos tem um design estrutural ajustável, e os usuários podem ajustar a folga do mancal de acordo com necessidades específicas, alcançando melhor precisão e estabilidade de operação. LME..UU..os rolamentos da série AJ são amplamente utilizados em equipamentos de automação, processamento mecânico, impressão 3D e outros campos, e podem efetivamente reduzir o atrito e melhorar a eficiência do movimento. Além disso, o método de instalação desta série é simples e a adaptabilidade é forte, tornando conveniente para os usuários substituir rapidamente diferentes dispositivos. Seja em um ambiente operacional de alta carga ou alta velocidade, o LME..UU..A série AJ pode manter um excelente desempenho e se tornar uma parte importante da automação industrial moderna.$ $
O LME..UU..os rolamentos lineares ajustáveis AJ são projetados para fornecer folga interna controlada, o que é fundamental para aplicações que exigem alta precisão e rigidez. Esta série aborda o desafio de gerenciar variações dimensionais potenciais em eixos e mancais, o que pode levar a um desempenho reduzido do sistema. Ao integrar um anel externo com fenda com um parafuso de ajuste, esses rolamentos lineares de esferas permitem uma configuração precisa de pré-carga ou folga, garantindo um movimento linear ideal e minimizando a vibração.
Os rolamentos de esferas lineares ajustáveis são adequados para aplicações que exigem alta precisão e folga controlada. As principais áreas de aplicação incluem:
LME padrão..os rolamentos UU são fabricados para uma faixa de folga específica, o que nem sempre é ideal para cada aplicação, especialmente quando se trata de variações de diâmetro do eixo. Em contraste, o LME..UU..A série AJ fornece a capacidade de ajustar manualmente a folga após a instalação. Esse recurso permite que os engenheiros eliminem o jogo, alcancem uma leve pré-carga e aumentem significativamente a rigidez e a precisão posicional do sistema. Para uma comparação detalhada com base em seus requisitos específicos de carga e viagem, consulte nossa equipe técnica.
A vibração ou a tagarelice indesejadas resultam frequentemente da folga excessiva entre o rolamento linear e o eixo. O LME..UU..A AJ series aborda diretamente esse problema, permitindo um ajuste preciso de folga. Ao apertar incrementalmente o parafuso de ajuste, você pode reduzir a folga ao mínimo ou até mesmo introduzir uma leve pré-carga, que absorve a vibração e leva a um movimento linear mais suave e consistente. O ajuste correto depende da carga, velocidade e condições ambientais específicas de sua aplicação. Nossos engenheiros podem fornecer uma análise gratuita para ajudá-lo a determinar a configuração ideal de pré-carga.$ $

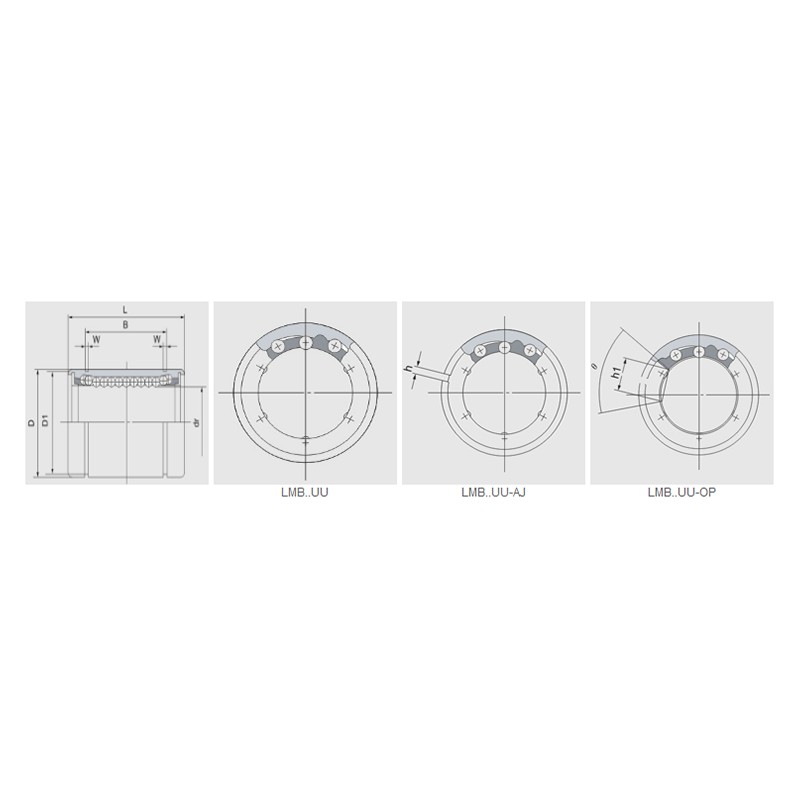

Parâmetros do Produto
| Retentor resinado | Diâmetro nominal do eixo | dr | Dimensões maiores e tolerância | Excentricidade | Folga radial (Max) | Classificação básica de carga (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Circuito bola | Peso (Kg) | LME...UU-AJ | Circuito bola | Peso | LME...UU-OP | Circuito bola | Peso (Kg) | mm | mm | Tolerância | Tolerância | D mm | Tolerância(μm) | L mm | Tolerância(μm) | B mm | Tolerância(μm) | W (mm) | D1 (mm) | h (mm) | h1 (mm) | θ | Dinâmico | Estático | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
