Rolamento de agulha: design e aplicações

Rolamentos de rolos de agulha são um tipo especializado de rolamento de rolos conhecido por sua alta capacidade de carga de carga em um design compacto. Eles usam rolos cilíndricos longos e finos (agulhas) com uma alta proporção de comprimento / diâmetro, tornando-os ideais para aplicações com espaço radial limitado. Este artigo explora o uso de rolamentos de agulha e aspectos -chave do design do rolamento de agulha, incluindo comparações de desempenho com outros tipos de rolamentos.

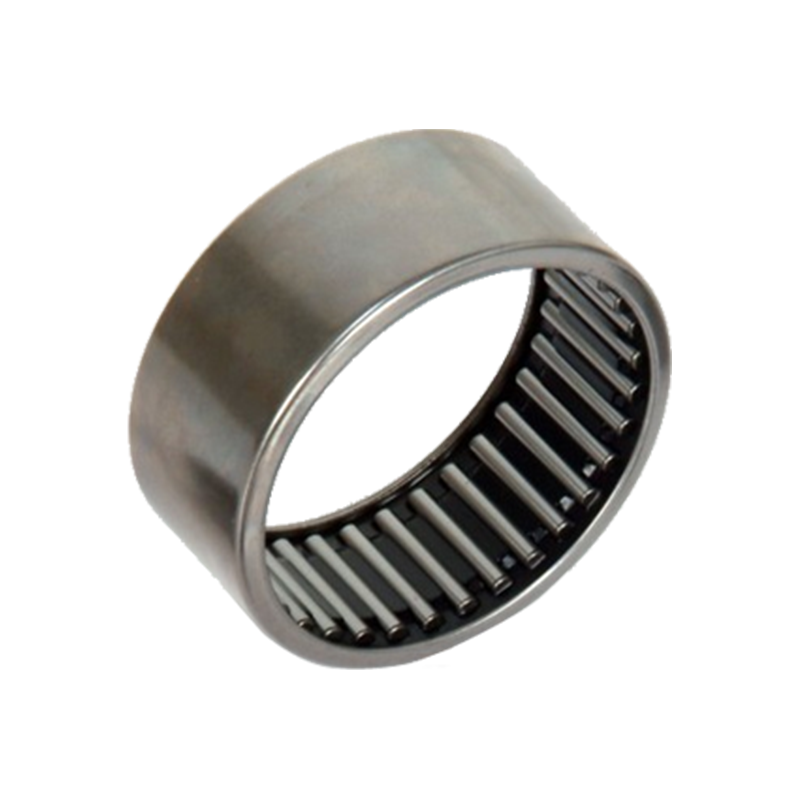

Rolamento de agulha da série BK

Uso do rolamento da agulha

Os rolamentos de rolo de agulha são amplamente utilizados em indústrias, onde as restrições de espaço e os requisitos de carga altos são críticos. Algumas aplicações comuns incluem:

Transmissões automotivas: usadas em caixas de câmbio, conjuntos de embreagem e sistemas diferenciais devido à sua capacidade de lidar com cargas radiais altas em espaços apertados.

Aeroespacial e Defesa: Empregados em motores de aeronaves, trem de pouso e sistemas de rotores para sua durabilidade e propriedades leves.

Máquinas industriais: encontradas em prensas de impressão, máquinas têxteis e robótica onde a precisão e a compactação são essenciais.

Equipamento médico: usado em dispositivos de imagem e ferramentas cirúrgicas devido à sua operação e confiabilidade suaves.

Comparação de desempenho: rolamentos de agulha vs. rolamentos de esferas

Os rolamentos de agulha superam os rolamentos de esferas na capacidade de carga e na eficiência do espaço, mas são menos adequados para aplicações de alta velocidade.

Projeto de rolamento de agulha

O design dos rolamentos de rolos de agulha concentra -se em maximizar a capacidade de carga e minimizar o espaço. As principais considerações de design incluem:

1. Geometria do rolo
Os rolos de agulha têm um comprimento de 3 a 10 vezes o diâmetro, permitindo uma maior distribuição de carga.
A moagem de precisão garante o contato uniforme com as pistas, reduzindo as concentrações de estresse.

2. Configurações de gaiola e pista
Rolamentos de agulha de xícara desenhados: apresenta um anel externo fino, ideal para aplicações leves.
Rolamentos de agulha de anel usinado: Tenha anéis internos/externos sólidos para uso pesado.

Gaiola vs. complemento completo:
Os projetos enjaulados reduzem o atrito e permitem velocidades mais altas.
Os projetos completos de complemento (sem gaiola) maximizam a capacidade de carga, mas a velocidade limite.

3. Seleção de material
Padrão: Aço Chrome (SAE 52100) para aplicações gerais.
Alto desempenho: aço cerâmico ou inoxidável para ambientes corrosivos ou extremos de temperatura.

4. Lubrificação e vedação
A lubrificação de graxa ou óleo é fundamental para reduzir o desgaste.
Selações ou escudos integrados impedem a contaminação em ambientes severos.
