Compreendendo rolamentos de esferas de contato angular: design, aplicações e seleção

O que são Rolamentos de esferas de contato angular E como eles funcionam?

Rolamentos de esferas de contato angular são componentes de precisão projetados para lidar com cargas radiais e axiais combinadas. Ao contrário dos rolamentos radiais, sua construção exclusiva permite que eles suportem forças em um ângulo (o "ângulo de contato"), o que aumenta o desempenho em aplicações de alta velocidade ou carga pesada. Os principais componentes incluem anéis internos e externos, bolas e uma gaiola que mantém o espaçamento da bola.

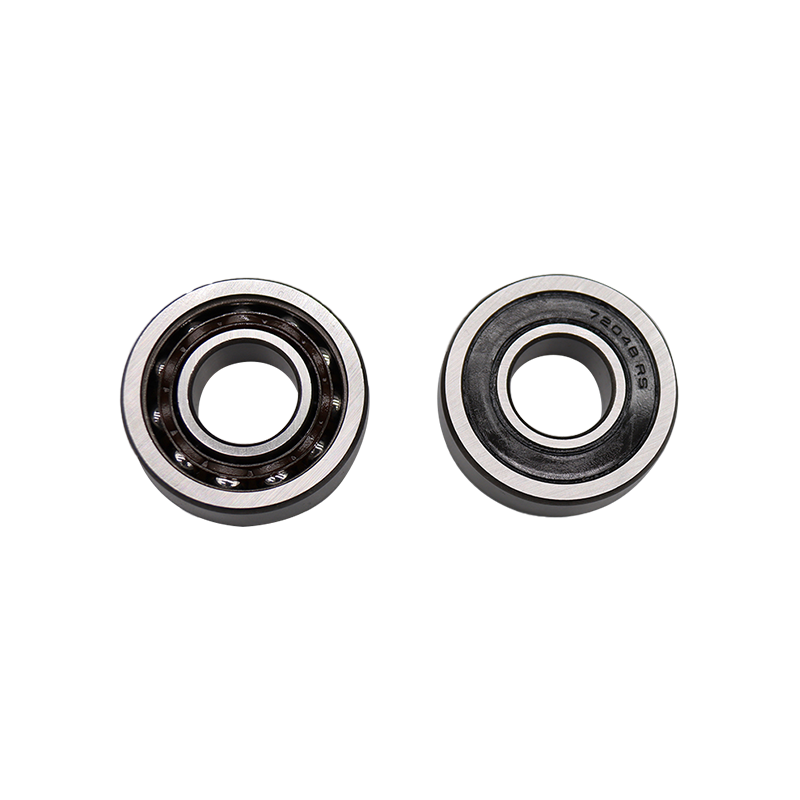

7200 séries rolamentos de esferas angulares de linha única

Recursos de design -chave

• Ângulos de contato (normalmente 15 ° a 40 °) Determine as compensações da capacidade de carga entre forças axiais e radiais
• Designs de linha única são comuns, mas existem configurações de dupla linha ou quadruplicar para necessidades especializadas
• Os materiais variam de aço cromo padrão a híbridos de cerâmica para condições extremas

Mecânica de distribuição de carga

As superfícies de contato angulares criam um triângulo de força que resolve as cargas com eficiência. Por exemplo:

Melhores rolamentos de esferas de contato angular para aplicações de alta velocidade

Operações de alta velocidade exigem rolamentos com baixo atrito, resistência ao calor e tolerâncias precisas. O design ideal combina vários fatores críticos:

Seleção de material

As bolas de cerâmica (nitreto de silício) reduzem as forças centrífugas em 40% em comparação com o aço em cenários de alta velocidade. No entanto, rolamentos de cerâmica completos podem não ter a resistência necessária para cargas de choque.

Considerações sobre design de gaiolas

• As gaiolas de poliamida amortecem as vibrações, mas têm limites de temperatura (~ 120 ° C)
• As gaiolas de bronze lidam com temperaturas mais altas, mas aumentam o peso
• Brass usinadas oferecem o melhor compromisso para a maioria das aplicações industriais

Contato angular vs. rolamentos de esferas de ranhura profunda : Quando escolher qual

Enquanto os dois tipos de rolamentos usam bolas, seus aplicativos diferem significativamente:

Comparação de desempenho

Diretrizes de aplicação

Escolha o contato angular quando:

• Cargas combinadas excedem 20% de componente axial
• O ajuste de pré-carga é necessário para a rigidez do sistema
• A montagem emparelhada é viável (consecutiva, cara a cara)

Como fazer Calcule a capacidade de carga para rolamentos de esferas de contato angular

Cálculos de carga precisos impedem falhas prematuras. A classificação de carga dinâmica básica (C) e a classificação de carga estática (C0) dos catálogos do fabricante formam a base, mas as condições do mundo real requerem ajustes.

Fórmula de carga equivalente dinâmica

P = xfr yfa
Onde:
X = fator radial (0,35-1,5)
Y = fator axial (0,57-2,3)
Os valores dependem do ângulo de contato e da série de rolamentos

Estimativa de expectativa de vida

L10 = (C/P)^3 × 1 milhão de rotações
Para 90% de confiabilidade. Ambientes severos podem exigir cálculos de L10A com fatores de contaminação.

Rolamentos de esferas de contato angulares de pré -carregamento : Técnicas e benefícios

A pré -carga elimina a depuração interna para melhorar a rigidez do sistema e reduzir a vibração. Os métodos comuns incluem:

Tipos de pré -carga axial

• Pré -carga da primavera : Mantém força constante, apesar da expansão térmica
• Pré -carga rígida : Usa espaçadores para deslocamento fixo (melhor para alta rigidez)

Medição de pré -carga

Os indicadores de discagem medem o deslocamento axial (normalmente 0,02-0,08 mm para rolamentos médios). A pré -carga excessiva aumenta o atrito; A pré -carga insuficiente permite o jogo.

Solução de problemas comum Modos de falha de rolamento de esfero angulares

O reconhecimento dos padrões de falha ajuda a implementar ações corretivas:

Fadiga espalhada

O pictar de superfície indica desgaste normal (expiração da vida L10) ou contaminação. Compare com:

Sobrecarga térmica

A descoloração (azul/marrom) sugere lubrificação inadequada ou pré -carga excessiva. O monitoramento infravermelho ajuda a detectar questões em estágio inicial.
