Como os rolamentos simples esféricos resolvem o problema de desgaste das máquinas pesadas?

Rolamentos simples esféricos Lidar efetivamente com problemas de desgaste em máquinas pesadas por meio de suas características exclusivas de design e vantagens materiais, que são refletidas especificamente nos seguintes aspectos:

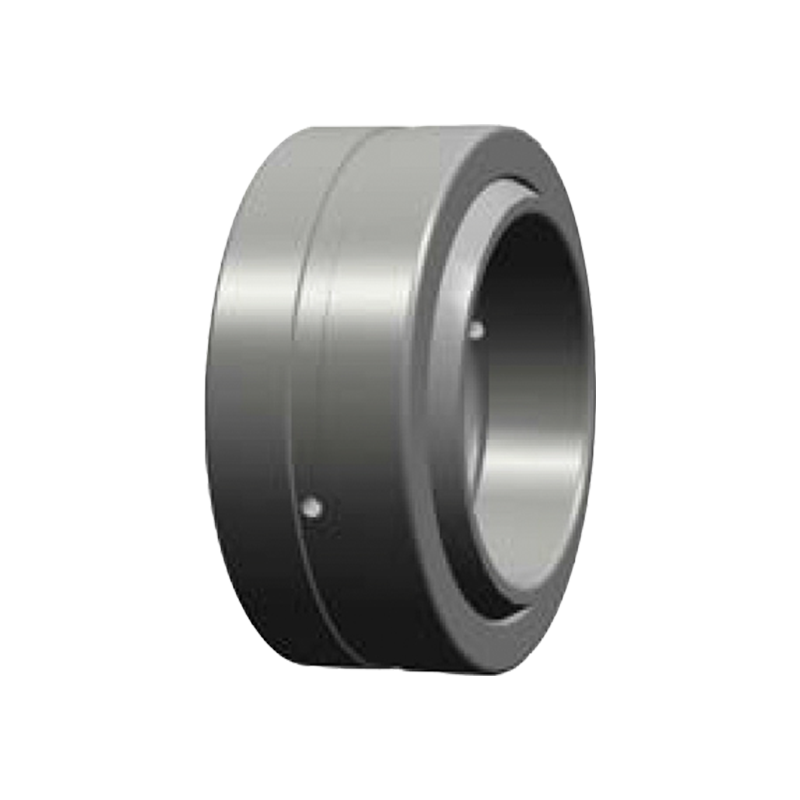

Ge ... (e) es-2rs transmissão automática rolamento esférico liso

1. Compensação de ângulo adaptável para reduzir a concentração de tensão da borda

Princípio de design:
As superfícies de contato do anel interno e externo dos mancais de planos esféricos são esféricos, permitindo que o eixo balance livremente dentro de uma certa faixa de ângulo (geralmente ± 1 ° ~ ± 15 °). Esse projeto permite que o rolamento se adapte automaticamente às alterações do ângulo causadas por erros de instalação, deflexão do eixo ou cargas dinâmicas, evitando a concentração de tensão da borda causada por restrições rígidas nos rolamentos tradicionais.
Efeito real:
Em máquinas pesadas (como escavadeiras e guindastes), a ligeira deflexão ou vibração do eixo será absorvida pela estrutura esférica do rolamento, reduzindo o risco de desgaste local. Por exemplo, quando os balanços do boom do guindaste, o rolamento pode se ajustar flexivelmente com a alteração do ângulo para evitar falhas precoces causadas pelo contato rígido.

2. Combinação de alta capacidade de suporte de carga e materiais resistentes ao desgaste

Seleção de material:
Anel interno/anel externo: geralmente é usado aço rolante de cromo de carbono (como GCR15), a dureza da superfície pode atingir o HRC60-64 e possui excelente resistência à fadiga e resistência ao desgaste.
Camada de revestimento/deslizamento: liga à base de cobre opcional, material compósito PTFE ou revestimento auto-lubrificante (como MOS₂), formando um filme de transferência sob carga pesada para reduzir o coeficiente de atrito (geralmente μ <0,1).
Caso de aplicação:
Nos trituradores de mineração, os rolamentos precisam suportar cargas de impacto e erosão de poeira. Os rolamentos de plano esférico com revestimentos de liga à base de cobre reduzem o desgaste por meio de propriedades auto-lubrificantes, enquanto resistem à incorporação de poeira e prolongam a vida útil do serviço.

3. Design auto-lubrificante e sem manutenção

Recursos técnicos:
Lubrificação sólida: Alguns modelos têm lubrificantes sólidos embutidos (como grafite, dissulfeto de molibdênio), que podem manter baixo atrito sem lubrificação externa.
Estrutura de vedação: cobertura de poeira integrada ou anel de vedação para impedir que as impurezas entrem na superfície de contato, mantendo o lubrificante.
Comparação de vantagens:
Os rolamentos tradicionais requerem lubrificação e manutenção regulares, enquanto os rolamentos de plano esférico auto-lubrificante podem funcionar continuamente por milhares de horas em ambientes severos (como alta temperatura, alta umidade e poeira), reduzindo os custos de inatividade e manutenção.

4. Carga distribuída, pressão da unidade reduzida

Otimização da superfície de contato:
O projeto de contato esférico torna a distribuição de carga mais uniforme e reduz significativamente a pressão por unidade de área. Por exemplo, os rolamentos planos tradicionais são propensos a alta pressão local (o que pode exceder a força de escoamento do material) quando são carregados excentricamente, enquanto os rolamentos esféricos dispersam a pressão para uma área maior através do contato esférico.
Exemplo de cálculo:
Supondo que a carga seja 100kn, a área de contato do rolamento tradicional é de 0,01 m² e a pressão da unidade é de 10MPa; O rolamento esférico expande a área para 0,02m² através de contato esférico, e a pressão da unidade é reduzida para 5MPa, reduzindo significativamente a taxa de desgaste.

5. Design de resistência ao impacto e fadiga

Reforço estrutural:
Anel externo de paredes grossas: resistência aprimorada de deformação, adequada para cenários de impacto de carga pesada.
Geometria otimizada de pistas: otimize a distribuição de tensão de contato através da análise de elementos finitos para reduzir o risco de rachaduras por fadiga.
Dados medidos:
No equipamento de triagem de vibração, o rolamento esférico com design aprimorado é usado e sua vida útil de fadiga é mais de três vezes mais que a dos rolamentos tradicionais, e a taxa de falha é reduzida em 70%.
